Arêtes des raccords

Il peut être utile de mettre en évidence avec une plume choisie les arêtes fines qui bordent les chanfreins, raccords et anglages.

Cette mise en évidence est active avec les divers affichages (sauf vue éclairée), dans les fenêtres 3D et/ou dans les vues des mises en plan.

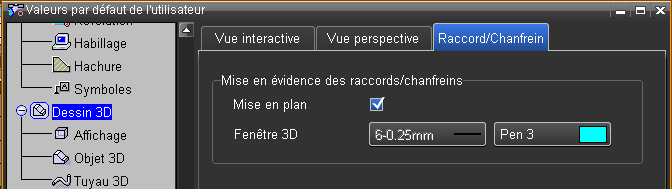

Actionner la fonction Options (1434, menu Préférences > Graphique), puis sélectionner Dessin 3D, puis Raccord/Chanfrein.

Dans les fenêtres 3D, la plume indiquée dans les préférences est utilisée. Si aucune plume n'est choisie il n'y a pas de mise en évidence.

Dans les vues des mises en plan, c'est la plume indiquée pour « Couleur trait fin » qui est utilisée (voir les Paramètres de zone vue), si le flag des préférences est « On ». Ceci permet de forcer l'impression en traits fin pour ces arêtes.

Par défaut il n'y a pas de mise en évidence dans les fenêtres 3D, et le flag pour les mises en plan est « On ».

Les instructions macro SET FLAG et GET FLAG permettent de modifier ces valeurs. Flag 195 pour la couleur dans les fenêtres 3D et flag 170  pour les mises en plan.
