TYPE RACCORD

Modifie l'affichage d'une face dans les fenêtres 3D et dans les mises en plan .

Contexte

Certaines faces sont par construction des « raccords » entre deux faces d'objet : elles ont été créées par une des fonctions Chanfrein ou Raccord .
Elles peuvent aussi résulter d'une des fonctions : Elévation face , Révolution face , Hélicoïdal face ou Pliage , auquel cas elles ont  « hérité »  de cette caractéristique.

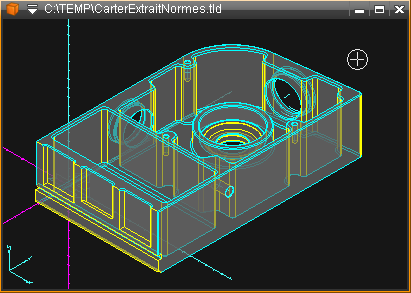

Ces faces peuvent être représentées avec une couleur spécifique dans les fenêtres 3D, ou avec un trait fin lors de l'impression d'une mise en plan .
La configuration de cette mise en évidence est faite dans les options de l'utilisateur sous : Arêtes des raccords .

Ces surfaces sont aussi porteuses des attributs utilisés pour les créer, qui sont récupérés en faisant SELECT sur un chanfrein ou raccord existant.

Forcer un autre comportement

L'utilisateur peut vouloir modifier le type d'une face, dans les deux sens.

(1) Raccord > face normale

Renoncer à la mise en évidence des faces de type « raccord », en particulier quand ce type a été hérité.

Cette opération implique de perdre les paramètres de la fonction d'origine associés à la surface (la fonction d'origine chanfrein ou raccord reste présente dans le HOB , avec ses paramètres).

(2) Face normale > raccord

Imposer le type « raccord » à une face plane ou courbe, selon la méthode utilisée pour la construction, ou suite à une importation.

Ainsi l'aspect de la surface suivra les préférences : Arêtes des raccords .

Fonctionnement

Après avoir lancé la fonction, sélectionner les faces à traiter.
Le choix de la première face montrée impose un filtre sur les suivantes : (1) faces de type « raccord », ou (2) faces choisies pour devenir des « raccords ».
Valider avec SELECT .

Un double clic permet de sélectionner (1) toutes les faces de type « raccord » contiguës, ou (2) les faces contiguës de mêmes rayons.

HOB

La fonction figure dans le HOB . Elle peut être suspendue ou supprimée.
