Attributs clés d'affichage

Chaque élément dans TellWatch contient un certain nombre particulier d’attribut . Mais quatre attributs graphiques indispensables sont présents sur chaque élément et sont nécessaires à la compréhension de l'affichage dans TellWatch, ces quatre attributs sont appelés attributs d' « Aspect ».

Pour accéder à ces attributs sur un élément : sélectionner l'élément puis ouvrir le menu contextuel avec un MODIF dans le vide.
Pour certaines entités 2D, après avoir fait une première fois MODIF on a un curseur dynamique et une seconde fois MODIF ouvre une fenêtre de modification de l'aspect et d'autres grandeurs selon l'entité en cours de modification.

Par défaut les attributs d'aspect initialisés à la création d'un élément, sont ceux actifs lors de la dernière exécution d'une fonction de création.

Il y a une largeur associée à chaque élément. La table des largeurs est définie et active pour l’ensemble du dessin en cours. Cette table peut être particulière au dessin en cours et liée à celui-ci.

Les caractéristiques d'affichage de ces largeurs peuvent être modifiées par la fonction Modif largeurs.

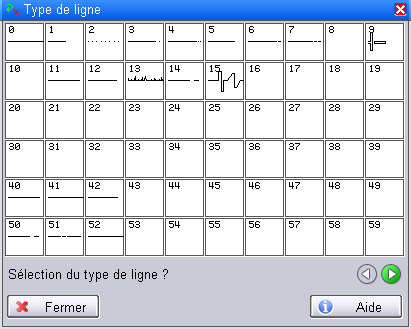

En mode standard, il existe huit types de ligne qui ne sont pas modifiables ( ligne 0 à ligne 7).

Les autres types de ligne (ligne 8 à ligne 253) peuvent être modifiés par l'utilisateur avec le fonction Création ligne(1181).

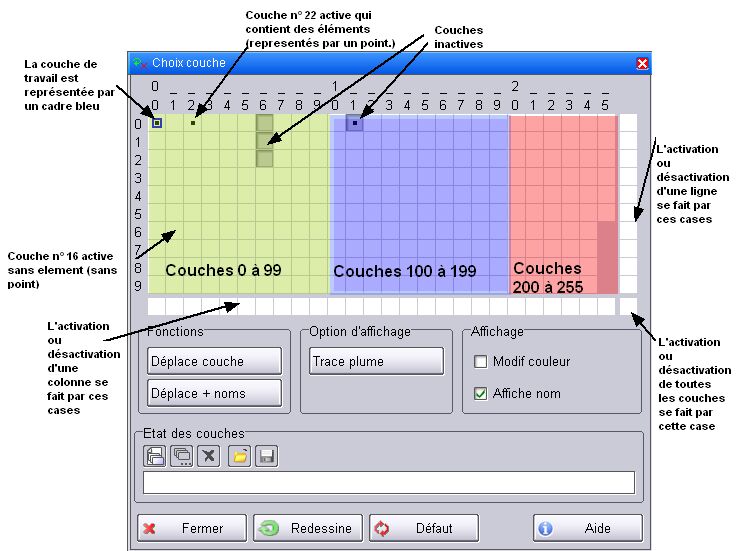

256 couches sont disponibles; un élément ne peut figurer que dans une seule couche. Une couche peut être visible ou non.

Les différentes couches sont représentées par des cases qui peuvent être enfoncées (désactivées) ou non (activées). Pour activer ou désactiver une couche il suffit de cliquer sur celle-ci.

Une table de couleurs est disponible pour le dessin en cours. Chacune des couleurs peut être définie par l’utilisateur. De même que pour les largeurs, chaque couleur est liée à un numéro, lequel est repris dans la palette des couleurs et des largeurs pour le tracé des plans.

Pour l'affichage des éléments, il faudra choisir en affichage mode couleur dans le choix des couches..

Il est possible d'initialiser des attributs par défaut sur un groupe d'éléments, avec la touche MODIF de la souris sur l'icone de l'élément.
