Pour gérer l'état des couches il faut utiliser la fonction Choix couche(20), ou cliquer sur l'icone suivant dans la zone 8 du Desktop.
Utilisation Il y a 256 couches de base disponibles, et depuis la version TellWatch2010 le nombre de couches utilisables est extensible. Les différentes couches sont représentées par des cases qui peuvent être enfoncées (désactivées) ou non (activées). Pour activer ou désactiver une couche il suffit de cliquer sur celle-ci.
La couche de travail La couche de travail est définie comme étant celle dans laquelle on dessine les éléments. Cette couche ne peut pas être désactivée, mais peut être déplacée. Pour déplacer la couche de travail, il suffit de cliquer dessus puis de la positionner sur une autre couche.
Cette fonction permet de déplacer une ou plusieurs couches vers une autre couche.
Nom des couches(668) Cette fonction permet d’attribuer un nom à une couches.
Visualisation des couches Avec SELECT sur la couche, une fenêtre de visualisation apparaît et contient les éléments d’une couche, d’une ligne ou d’une colonne de couches.
Cette fonction permet de lire ou d’ajouter un dessin au dessin courant en replaçant toutes les couches du dessin importé dans la couche de travail.
La fonction "Sauver couche" sous "Fichier". Cette fonction permet de sauvegarder les couches actives du dessin courant dans un fichier.
Options Affichage Voici les différentes possibilités d'affichage des couches :
Trace couleur Cette option permet d’afficher à l’écran tous les éléments de dessin en fonction de leur attribut de "Couleur". Trace largeur Si l'option couleurs par largeur est activée, cette option permet d’afficher à l’écran tous les éléments de dessin en fonction de leur attribut couleur associée à la largeur. Cette option permet d’afficher les éléments selon la couleur attribuée à leur couche. Trace couche Off Cette fonction permet d’afficher en sous-brillance tous les éléments de dessin se trouvant dans les couches inactives. Trace imprimante Cette fonction permet d’afficher tous les éléments de dessin sur un fond blanc en utilisant les couleurs traceur. Ce mode permet de visualiser les sorties sur traceur, dans une image bitmap ou dans un fichier au format PDF.

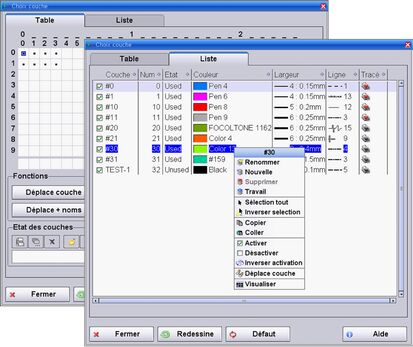

Depuis la version de TellWatch2010 le nombre de couches utilisables est extensible (>32’000). Pour la présentation des différentes couches, deux onglets sont disponibles : le premier avec, sous forme de quadrillage, les 260 premières couches et le second, sous forme d’une liste avec la totalité des couches du dessin.
Une couleur peut être affectée à une couche et permet ainsi d’utiliser la fonction « Trace couche » afin d’identifier visuellement les entités d’un plan en fonction de leur distribution dans les couches.
Remarque : Des largeurs et des types de ligne peuvent être affectés à une couche et sont pris en compte si les attributs de l’entité sont associés à la couche (Voir « Largeurs et couleurs par couche ou pièce »).
|
