Calcul interactif FEM (Finite Element Methode)

Cette fonction permet de déplacer de manière interactive dans la direction dans laquelle le ressort a la plus grande flexibilité.

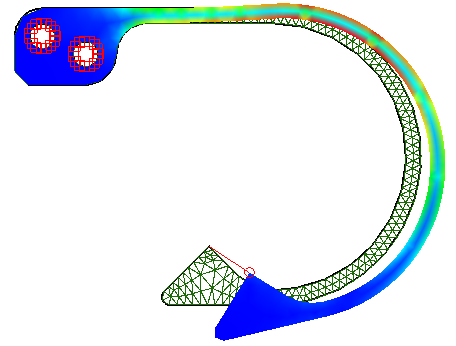

Un noeud du maillage doit être cliqué avec la souris puis ensuite il peut être déplacé de manière interactive, la direction de déformation correspond à la direction dans laquelle le ressort a la plus grande flexibilité.

Les contraintes de fixations ou de déplacements sur les noeuds du maillage sont respectées.



Lors du déplacement intéractif, les touches du claviers ont les fonctions suivantes :
'a' = Activation ou annulation du calcul des auto-intersections du ressort
'd' = Activation ou annulation de la modification du ressort avec contraintes de direction
Les options suivantes sont utiliées lors du calcul de l'enveloppe 3d du ressort
'0' = Annulation des positions minimum et maximum du ressort
'1' = Initialisation de la position minimum du ressort
'2' = Initialisation de la position maximum su ressort

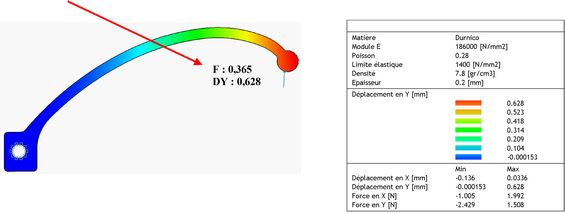

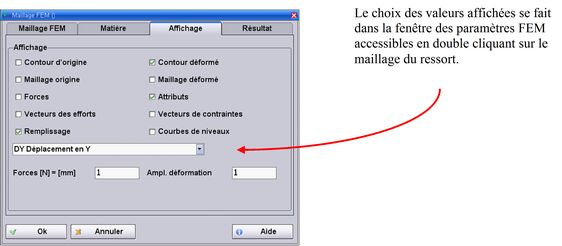

Lors d’une déformation interactive (fonction 629) d’un ressort, les valeurs de force et de contrainte choisies sont affichées.
