DEFINITION CINEMATIQUE
|
DEFINITION CINEMATIQUE |
|
Cette fonction permet de définir les conditions cinématiques entre les différentes pièces d’un mécanisme. L’affectation des conditions cinématiques de chaque composant contenu dans une chaîne cinématique doit se faire séquentiellement. Il faut commencer par affecter la condition cinématique MOTEUR sur une pièce puis partant de cette dernière il faut choisir la condition cinématique suivante et désigner la pièce suivante puis la pièce précédente.

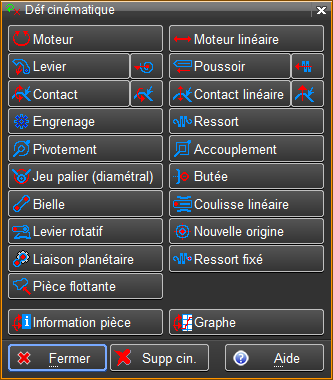

Les fonctions cinématiques Au travers de la fonction « Définition cinématique » n°1325, les relations cinématiques entre les pièces peuvent être définies.
Des chaînes cinématiques peuvent être créées individuellement et connectées sur des liaisons cinématiques existantes, voir liaison chaînes cinématiques.

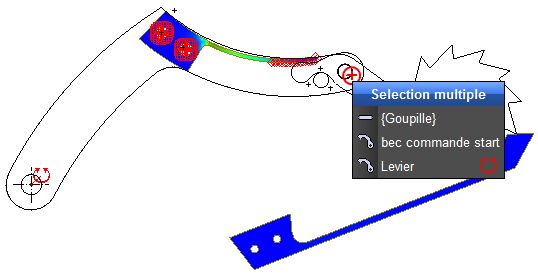

Sélection d'une pièce Si lors de la sélection d'une pièce pour lors de l'association d'une fonction cinématique plusieurs pièces se trouve dans la pastille de recherche, le système propose de sélectionner la pièce désirée dans une liste.
|
