SYMBOLE DE SURFACE

Cette fonction permet de créer une nouvelle entité symbole de surface.

Le symbole est orienté automatiquement sur l'angle de l'élément pointé.

Cette fonction fait partie du "groupe symbole de surface" et peut être initialisée en cliquant sur l'icône avec la touche MODIF de la souris.

Lors de la création d'un nouveau symbole de surface, les options générales définissant le symbole peuvent être modifiées avec le menu contextuel (en cliquant sur MODIF).


Options d'affichage du symbole de surface

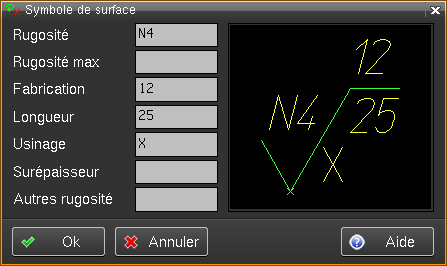

Dans le menu contextuel, cliquer sur la ligne "Options" pour ouvrir une boîte de dialogue permettant de définir les options suivantes :

•	Rugosité : MODIF permet de choisir dans une liste

•	Usinage : MODIF permet de choisir dans une liste

Le symbole de surface est représenté dans la partie droite de la boîte de dialogue.
En cliquant dans cette fenêtre (touche ENTER de la souris), la forme du symbole de surface est modifiée.


Mise en plan

Le fonctionnement en mode Mise en plan est le même. Voir l'habillage des zones vue.
