Symbole de lubrification

Symbole de lubrification

Dessin > Création > Symbole de lubrification (2384)

Cette fonction permet de créer une nouvelle entité symbole de lubrification selon la norme NIHS 99-02.

Lors de l'entrée interactive d'un symbole de lubrification, la touche [Tab] permet de modifier le type de lubrification et les touches [Shift][Tab] permettent de modifier le mode de prélubrification. Les touches [+] et [-] font tourner le symbole.

La touche MODIF de la souris permet d'entrer dans le mode de modification des caractéristiques du symbole de lubrification.

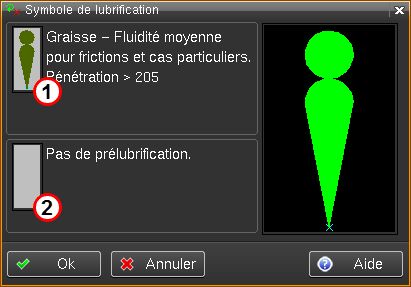

Choix du symbole de lubrification

La sélection de la lubrification ou de la prélubrification entre dans le mode de sélection du type de lubrification.

Une sélection sur le symbole de lubrification permet de le modifier. La touche MODIF de la souris permet d'afficher, puis le sélectionner le symbole désiré. Les flèches du clavier, ainsi que la molette de la souris permettent de modifier le type de lubrification.

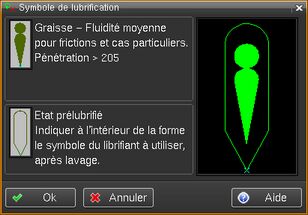

Une sélection permet de passer du mode sans prélubrification au mode avec prélubrification. Les flèches du clavier, ainsi que la molette de la souris permettent de modifier le mode de prélubrification.

Types de lubrification

1	Huile	Fluide	8	Graisse	Visqueuse
2	Huile	Fluidité moyenne	9	Graisse	Pour échappement
3	Huile	Visqueuse	10	Graisse	Matière synthétique
4	Huile	Pour échappement	11	En vrac
5	Huile	Matière synthétique	12	Filmogène
6	Graisse	Fluide	13	Ne pas lubrifier
7	Graisse	Fluidité moyenne

Mise en plan

Le fonctionnement en mode Mise en plan est analogue. Voir l'habillage des zones vue.

Rubriques connexes
Symbole de soudure, Symbole de surface
