Volumique > Outils > Activer plan lié (836)
|
Cette fonction permet d'activer comme plan de travail courant le repère absolu ou lié d'un objet volumique, ou le plan porteur d'une zone vue. Elle peut s'activer depuis le menu contextuel d'un objet dans la fenêtre pièces.
|
|

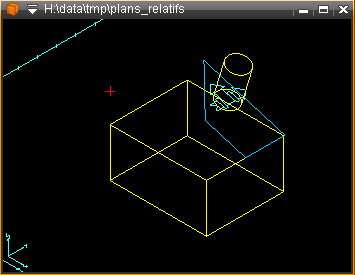

Dans cet exemple, le "Cylindre" est porteur d'un plan lié à l'objet "Boîte".
|
|
|

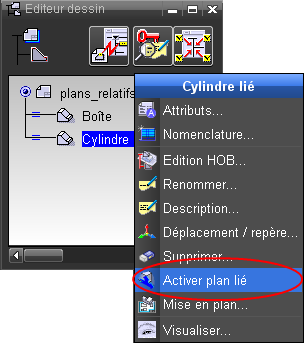

Activation du plan lié porteur du "Cylindre".
|
|
|

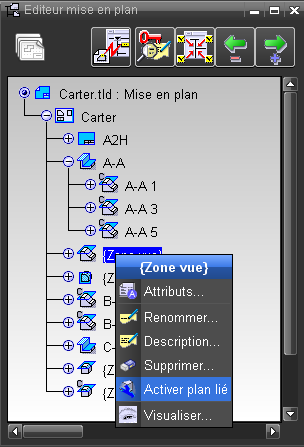

Cette fonction permet aussi de réactiver dans le dessin modèle 3D un plan utilisé dans une mise en plan pour définir une zone vue avec une ligne de coupe, par exemple.
En mode édition de mise en plan, la fonction "Montrer le plan lié" permet de visualiser un tel plan.
|
|
