Hélicoïdal

Permet de créer un nouvel objet volumique hélicoïdal à partir d'un contour 2D sélectionné dans le plan de travail courant, par révolution autour de l'axe des Y.

La fonction peut être activée avec la touche SELECT de la souris sur une face hélicoïdale d'objet 3D, les attributs graphiques sont alors captés (isologie).

Le contour 2D qui définit le profil d'un nouvel objet peut être conservé ou non dans le dessin, selon les préférences de création.

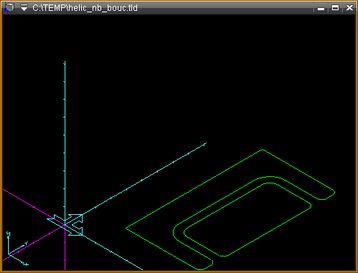

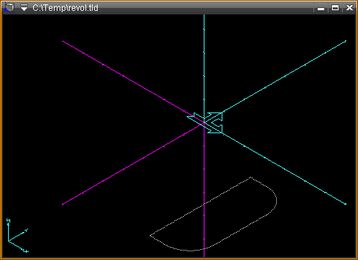

1.	Créer un contour 2D fermé. Le contour doit être sans intersections . Il doit être fermé . Attention à ne pas sélectionner des éléments dupliqués ou confondus (utiliser la fonction Supprime dupl si nécessaire).

2.	Activer la fonction hélicoïdal et travailler dans une fenêtre 3D.

3.	Sélectionner le contour 2D fermé.

4.	Valider avec la touche SELECT de la souris.

Alternativement, on peut aussi sélectionner en premier le contour fermé, puis lancer la fonction.

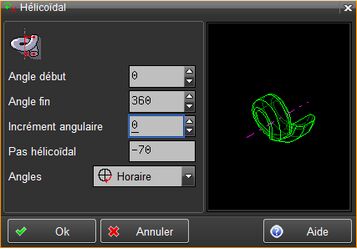

Le système ouvre une boîte de dialogue qui permet de saisir les paramètres nécessaires.

Les dernières valeurs utilisées sont proposées. Lors de la première utilisation de la fonction l'angle de début vaut 0°, et l'angle de fin 360°.

L'« incrément angulaire » peut être utilisé pour forcer la facettisation selon la révolution selon un angle donné. Par défaut ce paramètre est à zéro et le système utilise les paramètres courants de facettisation.

Le « pas hélicoïdal » (ou « pas par tour ») doit être suffisant pour ne pas générer d'auto intersection.

« Angles » : voir Saisie des angles de révolution .

6.	« Ok » valide les paramètres.

7.	Indiquer l'origine de l'objet créé sur le plan de travail courant. Un clic sur le plan de travail, à l'emplacement du contour 2D d'origine, permet de sélectionner un point de ce contour comme origine de l'objet.

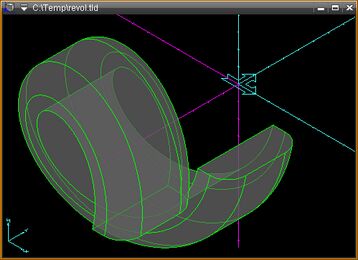

8.	L'objet est généré.

HELICOIDAL
