Révolution face

Permet de créer un nouvel objet volumique à partir d'une face plane d'un autre objet du dessin. (version 2017)

Le nouvel objet suit les contours de la face plane d'origine et hérite de l'aspect de l'objet de base (dont sa matière ) et de la même facettisation des faces courbes.

L'utilisation de cette fonction est très proche de celle de la fonction Révolution et analogue à Elévation face .
La sélection du contour de base est ici la face plane d'un objet existant.
Le plan de travail doit être placé avant de lancer la fonction, de telle manière que la face plane voulue coïncide avec le plan.
La facettisation du contour de la face est hérité de l'objet de base, mais la facettisation selon la révolution utilise les valeurs courantes.
L'« incrément angulaire » (ou « Pas ») peut être utilisé pour forcer la facettisation selon la révolution selon un angle donné. Par défaut ce paramètre est à zéro et le système utilise les paramètres courants de facettisation

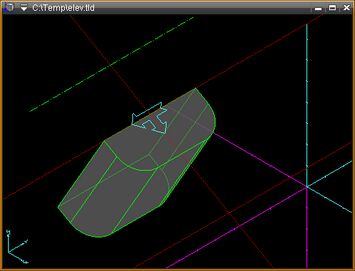

1.	Définir un plan de travail qui passe par la face plane désirée.

2.	Construire un segment ou une droite de géométrie qui serviront d'axe de révolution.

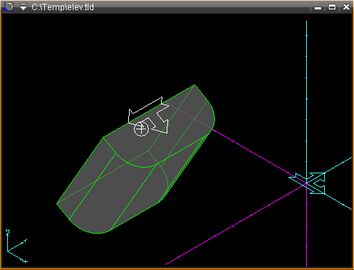

3.	Montrer la face plane d'un objet. Le curseur interactif affiche seulement les faces compatibles, qui coïncident avec le plan de travail.

4.	Valider avec la touche SELECT de la souris.

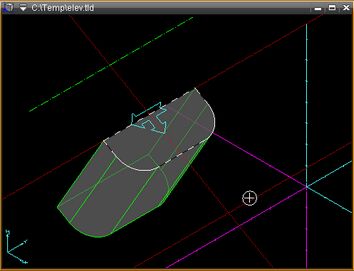

5.	Montrer l'axe de révolution (Segment, segment de Rectangle ou Droite de géométrie). [Escape] : le système prend l'axe des Y du plan courant.

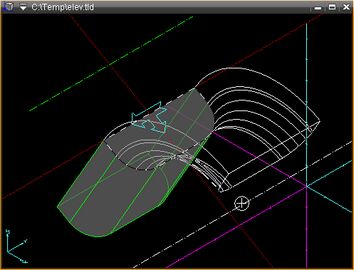

6.	Un curseur interactif s'affiche, avec les valeurs d'angle de début et de fin.

•	MODIF permet de modifier les attributs et les valeurs de Angle début et Angle fin.

•	Ces valeurs peuvent aussi être entrées en affichant la calculette (curseur déplacé sur la zone d'entrée).

•	Il est encore possible, en mode curseur interactif, de cliquer sur un sommet d'objet du dessin pour prendre sa valeur.

•	« Angles » : voir Saisie des angles de révolution .

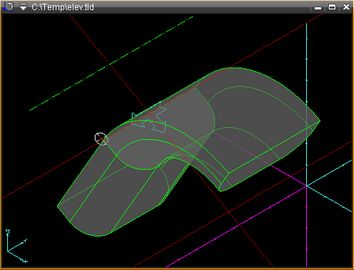

7.	Un clic avec la touche SELECT de la souris valide les angles et génère l'objet.

8.	Indiquer l'origine de l'objet créé.

Variante

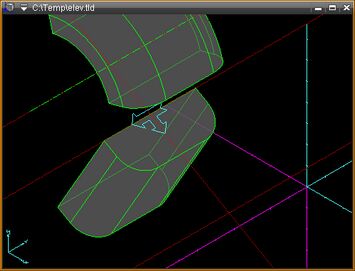

En montrant le trait d'axe construit auparavant sur ce plan de travail,
avec Angle début=45° et Angle fin=135°.

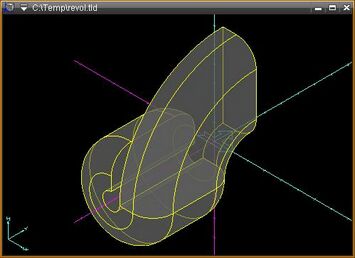

Deux objets construits sur la base d'abord du contour 2D, puis de la face plane sur la plan de travail, en employant des axes de révolution différents.

Puis Union des deux objets.

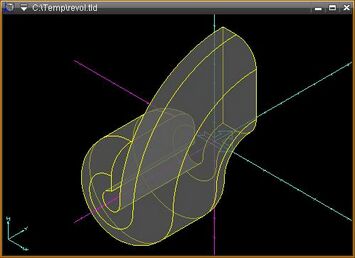

La fonction Lisser arête permet de de ne pas afficher certaines arêtes et de donner un aspect lisse à l'objet résultant.
