Hélicoïdal face

Permet de créer un nouvel objet volumique à partir d'une face plane d'un autre objet du dessin. (version 2017)

Le nouvel objet suit les contours de la face plane d'origine et hérite de l'aspect de l'objet de base (dont sa matière ) et de la même facettisation des faces courbes.

L'utilisation de cette fonction est très proche de celle de la fonction Hélicoïdal et analogue à Révolution face .
La sélection du contour de base est ici la face plane d'un objet existant.

Le plan de travail doit être défini avant de lancer la fonction, de telle manière que la face plane voulue coïncide avec le plan et que l'axe des Y du plan corresponde à l'axe de rotation voulu.
Alternativement, on peut créer le contour 2D sur le plan courant à bonne distance de l'axe des Y, générer l'objet hélicoïdal, puis le déplacer dans l'espace.

La facettisation du contour de la face est hérité de l'objet de base, mais la facettisation selon la révolution utilise les valeurs courantes.

1.	Définir un plan de travail qui passe par la face plane désirée.

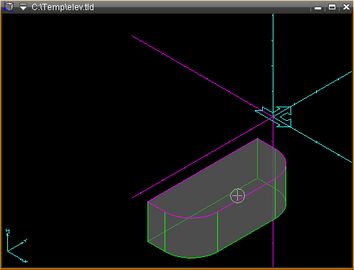

2.	Montrer la face plane d'un objet.

3.	Valider avec la touche SELECT de la souris.

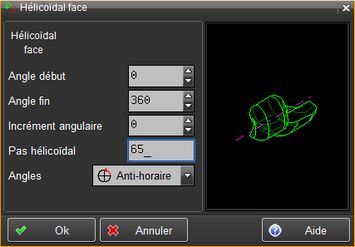

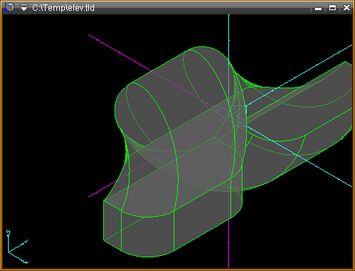

Une fenêtre de dialogue s'affiche, permettant d'entrer les valeurs d'angle de début et de fin, l'incrément angulaire et le pas pour un tour.

L'« incrément angulaire » peut être utilisé pour forcer la facettisation selon la révolution selon un angle donné. Par défaut ce paramètre est à zéro et le système utilise les paramètres courants de facettisation.

« Angles » : voir Saisie des angles de révolution .

4.	Ok pour confirmer.

5.	Indiquer l'origine de l'objet créé.
