Face -> 2D

Permet d'obtenir la conversion ou le développement d'une face d'un objet 3D en 2D.

Cette face peut être plane, cylindrique ou conique (dans le cas des faces courbes, on parle de « développement »).

Une suppression des duplications de lignes est automatiquement exécutée lors de la conversion.

La face développée est générée sous forme de pièce dans le dessin, nommée par défaut « Conv face 3D->2D ».

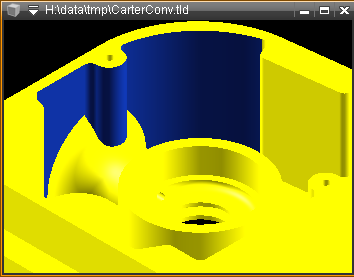

Dans cet exemple, les faces mises en évidence avec une matière bleue ont été successivement converties avec la fonction Face -> 2D (879).

Cliquer dans la face, près du sommet qui sera pris comme origine de la pièce générée avec les lignes, arcs et courbes 2D de la conversion.

Le système refuse les « faces non développables ».

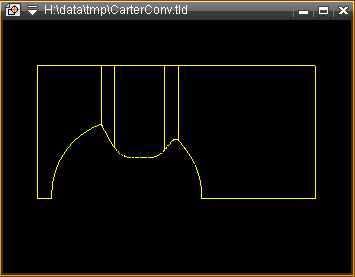

Les conversions ont été alignées (parfois après une rotation de 180°).

On reconnaît le développement de la suite de faces représentées en bleu ci-dessus.

FACE -> 2D
