Volumique > Création > Limit-> 2D (901)
|
La fonction Limit -> 2D permet d'obtenir la conversion sur le plan de travail des éléments faisant partie de la limitation.
Les faces planes sont générées sous forme de remplissages. (Les faces courbes ne sont pas traitées).
Les arêtes sont converties en segments, et les sommets en points.
Les conversions sont générées dans une pièce de conversion, dont l'origine est à l'origine du plan de travail courant.
Pour sélectionner soit des faces, soit des arêtes, soit des sommets, pendant l'initialisation de la limitation, il faut faire MODIF dans le vide.
Une boîte de dialogue s'ouvre qui permet de modifier le filtre de sélection.
Dans le cas de la fonction Limit -> 2D, les trois types d'entités sont sélectionnables : faces, arêtes et sommets.
|

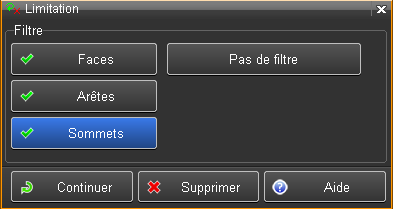

On a cliqué sur le choix "Sommets".
Après avoir cliqué sur "Continuer", la suite de la sélection de la limitation se fera sur des sommets.
Revenir à cette boîte de dialogue (avec MODIF) pour modifier le filtre.
Par exemple en choisissant de sélectionner des faces.
|
|
Sélection de la face supérieure.
|
|

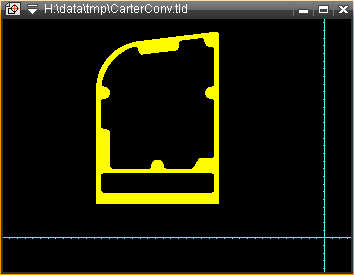

Résultat : conversion en 2D sous forme de remplissage.
|
|

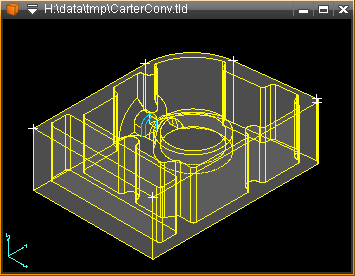

Sélection de quelques sommets.
|
|

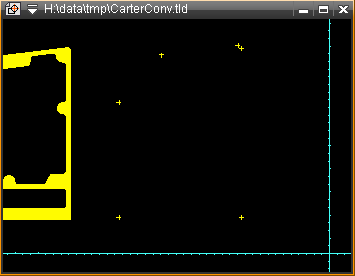

Résultat (au côté de la précédente conversion) : une pièce avec des points 2D.
|
|

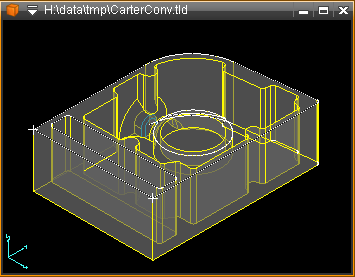

Sélection d'une combinaison de sommets et d'arêtes.
Remarque : un double clic sur une arête sélectionne la boucle entière.
|
|

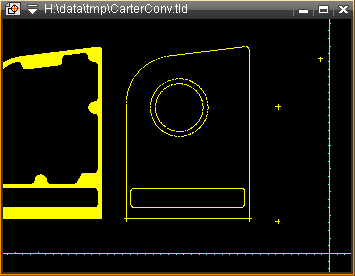

Résultat (au côté des précédentes conversions) : une pièce avec des lignes 2D et des points 2D.
|
|
