Volumique > Création > Elév inclinée (980)
|
Permet de faire une élévation en utilisant un ou plusieurs contours 2D sélectionnés, dans le plan de travail courant, et de l'incliner en X et/ou en Y selon des angles donnés.
Les angles d'inclinaison doivent être compris entre zéro et nonante degrés, 0<=angle<90.
La fonction peut être activée avec la touche SELECT de la souris sur n'importe quelle face plate d'objet 3D, les attributs graphiques sont alors captés (isologie).
Le contour 2D qui définit le profil d'un nouvel objet peut être conservé ou non dans le dessin, selon les préférences de création.
Fonctionnement
L'utilisation de cette fonction est très proche de celle de la fonction Elévation .
|
| 1. | Créer un ou plusieurs contours 2D.
Le ou les contours peuvent être imbriqués.
Ils doivent être sans intersections , sauf si on utilise contour auto lors de la sélection.
Ils doivent être fermés .
Attention à ne pas sélectionner des éléments dupliqués ou confondus
(utiliser la fonction Supprime dupl si nécessaire). |
| 2. | Activer la fonction élévation et travailler dans une fenêtre 3D. |
| 4. | Valider avec la touche SELECT de la souris de la souris. |
Alternativement, on peut aussi sélectionner en premier le contour fermé, puis lancer la fonction.
|
|
| 5. | Le système affiche un curseur statique montrant l'apparence de l'objet en cours de création.
Les valeurs de Z et d'Angle proposées par le système sont les dernières utilisées.
À la première utilisation de la fonction, Zmin=0, Zmax=1 et Angle=0. |

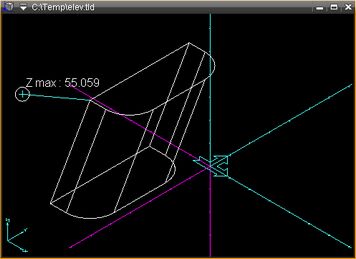

| 6. | Un clic à proximité de la face supérieure ou inférieure lance un curseur interactif, qui affiche la valeur du Zmax ou Zmin courant.
Si Curseur 3D On est ON alors le curseur interactif est visible dans toutes les fenêtres 3D. |
Des clics successifs ( ENTER ) permettent de passer du curseur interactif au curseur statique et réciproquement.
|
|
Diverses méthodes pour saisir les valeurs de Zmin, Zmax et Inclinaison en X ou Y

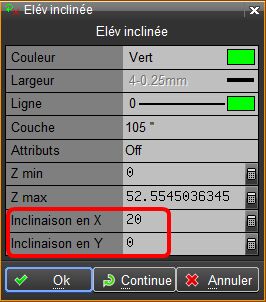

| • | MODIF avec la souris ouvre une boîte de dialogue qui permet de saisir les valeurs des Zmin et Zmax, les angles d'inclinaison selon X ou Y, et les attributs de l'objet à créer.
« Ok » valide ces valeurs et génère l'objet ;
« Continue » retourne au mode curseur (mode courant, statique ou interactif). |
| • | Les autres méthodes fonctionnent de manière identique à la fonction Elévation . |
|
|

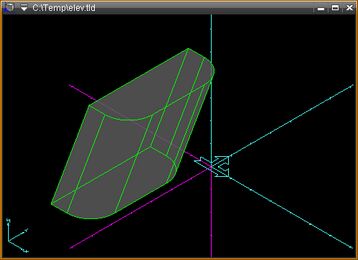

| 7. | Un clic avec la touche SELECT de la souris valide les paramètres et génère l'objet.
|
| 8. | Indiquer l'origine de l'objet créé sur le plan de travail courant.
Un clic sur le plan de travail, à l'emplacement du contour 2D d'origine, permet de sélectionner un point de ce contour comme origine de l'objet. |
|
|
