Sélection souris

Voici les méthodes utilisées pour sélectionner des éléments avec la souris :

Méthode simple (2D et 3D)

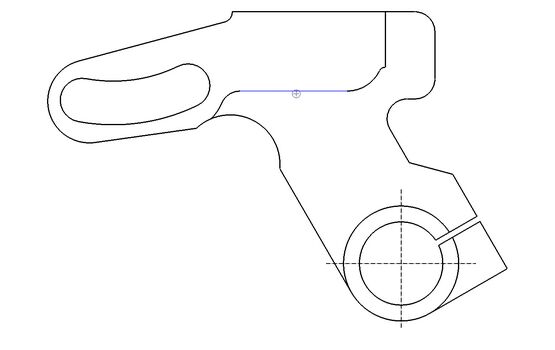

En cliquant sur l'élément : sélection d'un segment et annulation des sélections précédentes.

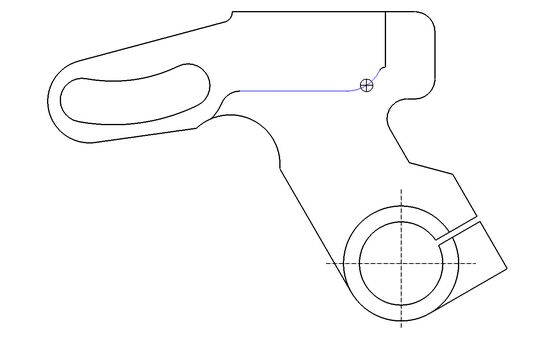

Pour ajouter ou enlever un élément à la sélection. Utiliser la touche [Shift] du clavier maintenu puis cliquer l'autre élément.
La touche [Shift] fonctionne pour tous les types de sélection.

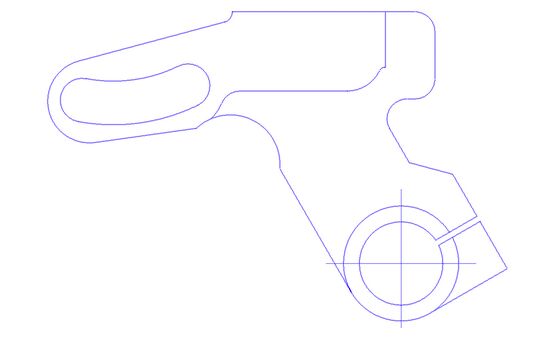

Méthode recherche contour fermé (2D)

Placer le curseur proche du contour désiré, cliquer deux fois avec la souris.

TellWatch va rechercher automatiquement le contour fermé en tournant dans le sens anti-horaire. Seules les entités entières sont considérées, les intersections entre entités 2D ne sont pas prises en compte.

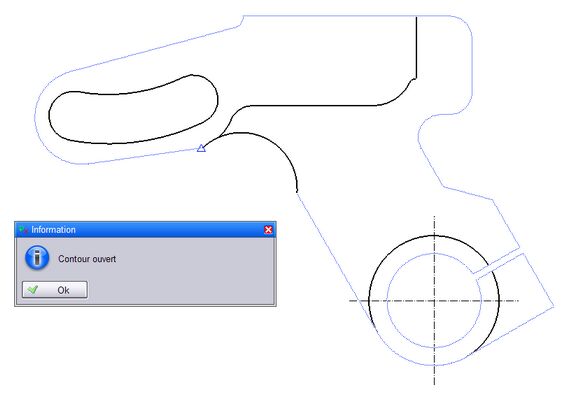

Si le contour n'est pas correctement fermé, le message suivant apparaît en indiquant le point de cassure :

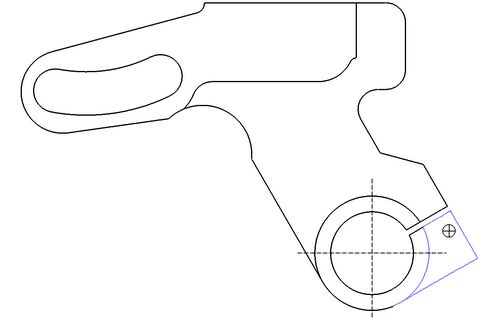

Méthode recherche contour auto (2D)

Avec cette méthode, les intersections entre entités 2D sont considérées. De nouvelles entités 2D sont créées temporairement par le système.
La touche [TAB] du clavier permet de passer de la méthode « Sélection » simple à la méthode « Contour » auto (et réciproquement).

En mode « Contour », placer le curseur proche du contour et cliquer une fois.

TellWatch va rechercher automatiquement un contour fermé en tournant dans le sens anti-horaire.
Le contour sera « intérieur » ou « extérieur » selon la position du clic par rapport à la première entité trouvée.

Cette méthode est implémentée pour un nombre limité de fonctions :

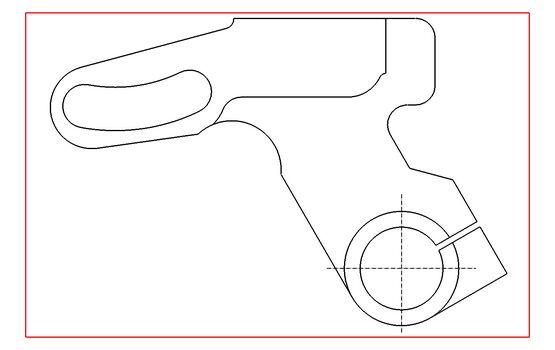

Méthode rectangulaire (2D et 3D)

En créant directement un rectangle de sélection englobant les éléments à sélectionner, plusieurs éléments sont ajoutés dans la sélection.

Seuls les composants entièrement inclus dans le rectangle seront sélectionnés.

Pour ajouter ou enlever des éléments à la sélection . Utiliser [Shift] maintenu puis sélectionner les éléments.

Avec la combinaison [Shift]+[Ctrl] + zone de sélection rectangulaire, on peut enlever d'une sélection les éléments de cette nouvelle zone rectangulaire.

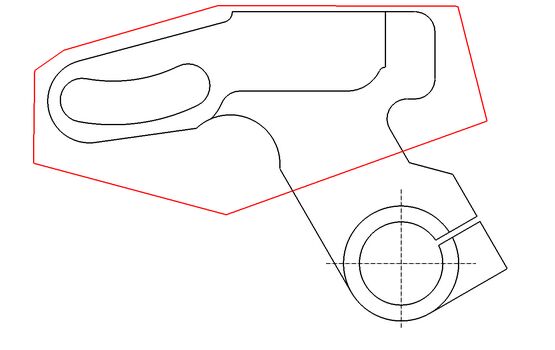

Méthode sélection polygonale (2D)

Il faut commencer comme pour la sélection rectangulaire, pendant la création du rectangle de sélection, cliquer avec la touche SELECT de la souris pour passer en mode polygonal.

Définir ensuite les points d'extrémités du polygone de sélection. Terminer à nouveau avec la touche SELECT .

Seuls les éléments entièrement inclus dans le polygone seront sélectionnés:

Pour ajouter  ou enlever des éléments à la sélection , utiliser [Shift] maintenu puis sélectionner les éléments.

Avec la combinaison [Shift]+[Ctrl] + zone de sélection rectangulaire , on peut enlever d'une sélection les éléments de la nouvelle zone créée.

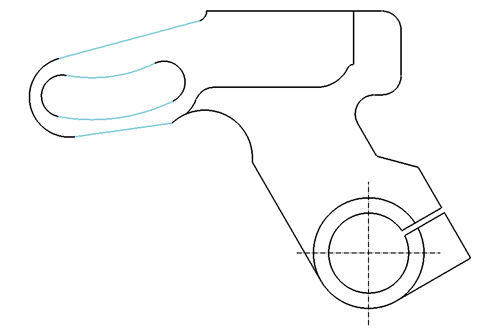

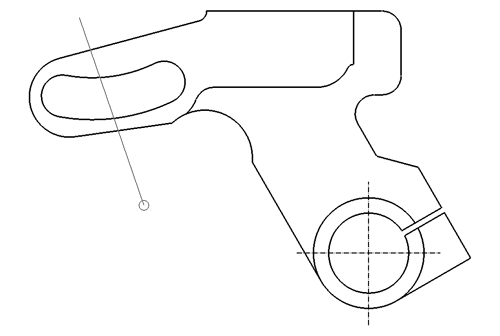

Méthode sélection ligne ou ligne brisée (2D)

Il faut commencer comme pour la sélection polygonale, puis cliquer deux fois avec la souris au même endroit : le système passe alors en mode ligne et toutes les entités coupées par la ligne seront sélectionnées. Cela fonctionne aussi pour une ligne brisée composée de plusieurs segments.
