SAUVER OBJET MODULE

Permet de sauvegarder un objet 3D du dessin courant dans un fichier externe et de créer un lien de type module.

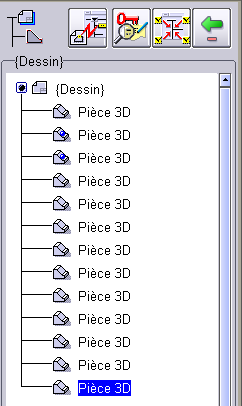

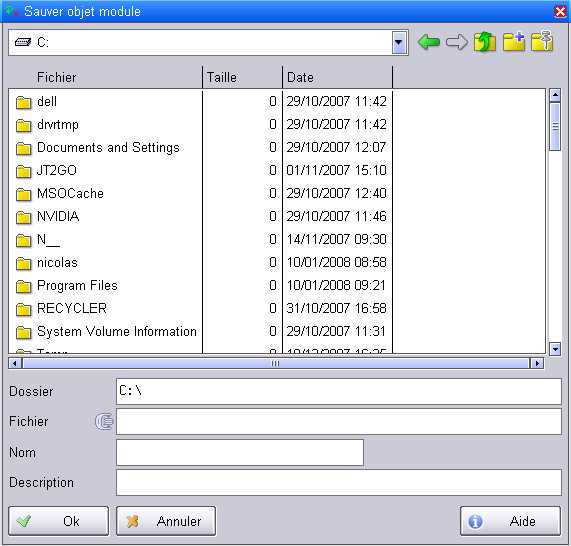

Appeler la fonction "Sauver objet module" (1024) , sélectionner un objet 3D. Un fenêtre de sauvegarde de la pièce en fichier externe apparaît pour déterminer le chemin de sauvegarde de ce module.

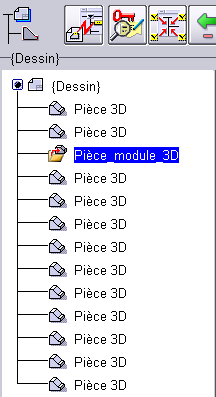

La pièce devient donc un module dans le dessin courant.

En modifiant le fichier de base du module 3D dans une autre session, le dessin courant contenant un lien vers ce fichier module se mettra à jour avec les nouvelles modifications.
Les chemins des modules sont lus de façon chronologique dans Unité module accessibles par Modif préférences . La touche du clavier [|] peut être utilisée comme séparateur afin de définir plusieurs chemins.

Cas spécifiques avec mise en plan associée

Il faut différencier les cas suivants lors de la sauvegarde en module si l'objet a une mise en plan de détail associée.

L'objet est sauvé comme objet module avec sa mise en plan associée, la mise en plan est supprimée du dessin courant.

La pièce reste dans le dessin, l' objet est sauvé comme objet module, sa mise en plan liée est supprimée du dessin courant.

Si on sauvegarde en module l'objet original des clones avec sa mise en plan associée, alors seul l'objet sélectionné est sauvé comme objet module, sans mise en plan associée. La mise en plan est déplacée sur un autre clone, qui devient le nouvel objet original de la famille de clones restant dans le dessin courant. Pour dupliquer la mise en plan sur d' autres clones à la demande il faut alors utiliser la fonction "Isoler Clone"(1287).

Si on sauvegarde en module un des clones non liés (autre que l' objet original des clones), alors seul l'objet sélectionné est sauvé comme objet module, sans mise en plan associée. Pour dupliquer la mise en plan sur d'autres clones à la demande il faut alors utiliser la fonction "Isoler Clone"(1287).

Remarque : le clone de référence est affiché avec un point rouge dans la Fenêtre pièces, si dans les Options d'affichage des symboles, onglet "Mise en plan", le drapeau "Affichage originaux de clones" est ON.

Si on sauvegarde en module l'objet original des clones liés avec sa mise en plan associée, alors l'objet et les clones liés de la même famille deviennent tous des occurences du même module, avec la mise en plan dans le module.

Si on sauvegarde en module un des clones liés (autre que l' objet de référence), alors le système prend l'objet original pour créer le module (et non l'objet choisi par l'utilisateur).
