Volumique > Affichage > Types de vues (1321)
|
Cette fonction permet de modifier le type de vue d'une fenêtre dessin 3D, de passer d'une fenêtre 2D à 3D et réciproquement, de choisir entre fenêtre vue 2D et mise en plan 2D.
Fenêtres de dessin 3D

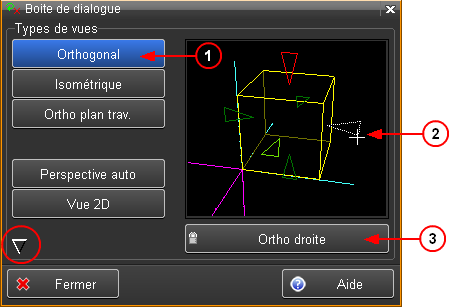

Boîte de dialogue par défaut
|
La boîte de dialogue s'ouvre en proposant les vues les plus fréquemment utilisées.
| 2. | L'activation de la vue se fait en cliquant sur l'un des triangles.
La vue actuelle est représentée avec un triangle rouge. |
| 3. | Pour information : affichage du nom de la vue selon la position du curseur. |
La fonction Perspective auto ouvre la fenêtre des principaux paramètres de perspective (angle et focale) et crée une vue perspective à partir de l'orientation de la vue courante.
La fonction Vue 2D s'applique immédiatement.
Un clic sur la flèche donne accès aux autres fonctions de choix des vues 3D.
|
|

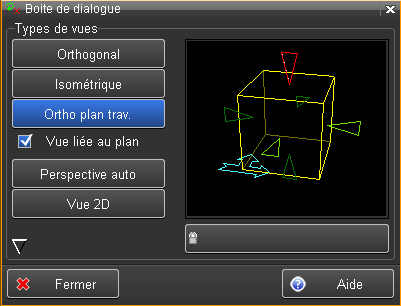

Pour la fonction Ortho plan de travail, le paramètre "Vue liée au plan" est ajouté.
Quand ce paramètre est "On", la vue de cette fenêtre 3D suivra les modifications du plan de travail, automatiquement.
Quand ce paramètre est "Off", la vue est initialisée selon le plan de travail courant, mais reste invariable quand le plan de travail est modifié.
|
Boîte de dialogue étendue
|
Pour les vues dimétriques, trimétriques et obliques, des paramètres sont affichés, et la fonction s'applique en cliquant sur l'un des triangles.
Dans cet exemple, les paramètres d'angle de fuite d'une vue trimétrique sont modifiables.
Des boutons additionnels permettent l'accès aux fonctions :
|
|

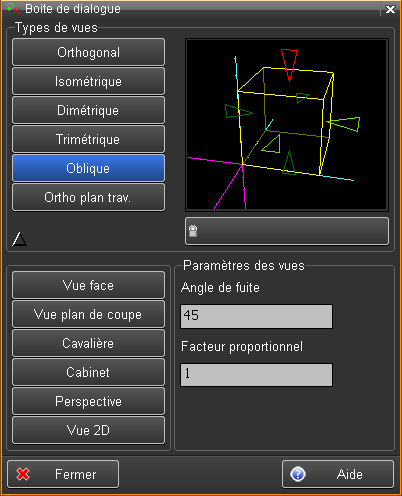

Dans cet exemple, les paramètres d'angle de fuite et de facteur proportionnel d'une vue oblique sont modifiables.
|

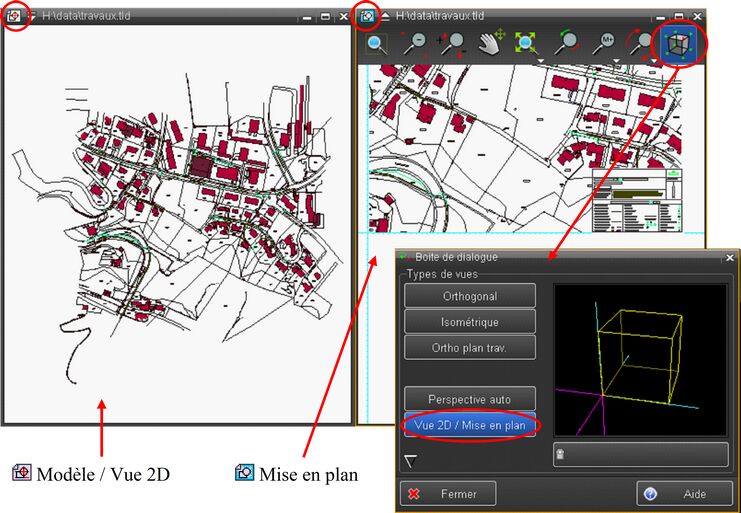

Mise en plan 2D
Fonctionnement en mode Mise en plan 2D.
Le bouton "Vue 2D" est renommé en "Vue 2D / Mise en plan".
Il agit comme un flip/flop : la vue 2D (du modèle, ou dessin 2D) est remplacée par une vue de la mise en plan en cours d'édition, ou réciproquement.
