Outils > Nomenclature > Nomenclature (1373)

Permet de générer une liste de nomenclature suivant une liste prédéfinie.
Le contexte dans lequel elle est utilisée est expliqué sur la page « Nomenclature ».

Création

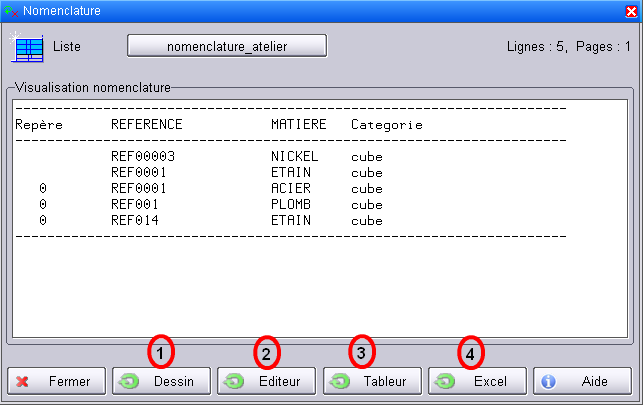

Sélectionner la liste voulue.



Le système affiche ensuite une prévisualisation de la liste de nomenclature.

La liste peut être exportée :

1- dans le dessin (voir ci-dessous) ;

2- dans l'éditeur interne TellWatch ;

3- dans le tableur de nomenclature ;

4- dans Excel.

Création de la liste dans le dessin

Sans cartouche, sans zone prédéfinie

La nomenclature générée se présente de manière interactive. Le curseur permet de la positionner à l'endroit choisi.

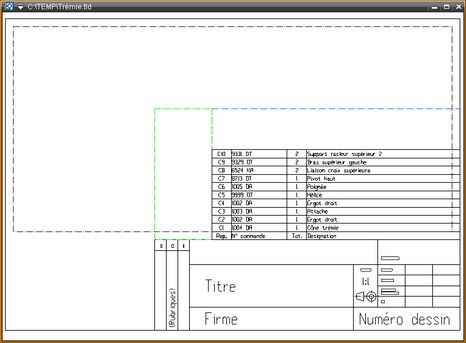

Avec un cartouche et une zone prédéfinie

Les feuilles sont normalement dotées de zones rectangulaires indiquant la position des listes de nomenclatures.

Les listes sont alors générées selon la dimension en X de la zone. Il peut y avoir plusieurs zones (dans ce cas le système demande de cliquer sur la zone choisie).

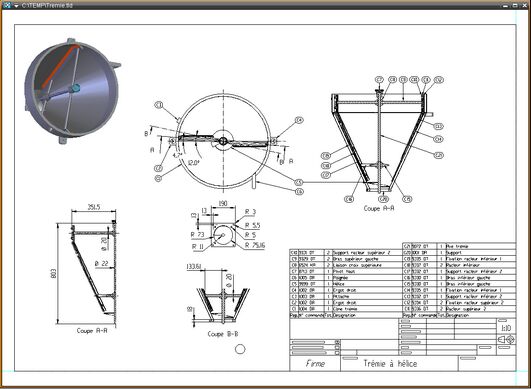

Plusieurs volets

Si une nomenclature dépasse le nombre de lignes initialisées pour le premier volet, le volet suivant se présente de manière équivalente, et le système demande où le positionner.



On peut, en tout temps, déplacer une nomenclature (volet) au moyen de la fonction déplace sélection.
