Marche à suivre
1. Configuration
| • | Importer, ou créer, une pièce (symbole) représentant une feuille avec un cartouche.
Ces dessins doivent se trouver dans les sous-répertoires de :
TellWatch\init\cartouche |
| • | Placer les textes à saisir, dans votre cartouche par défaut, en tenant compte de leurs polices, tailles, etc. |
2. Liaison
3. Information
|

|
|
Les feuilles sont pourvues de zones prédéfinies.
Trois rectangles affichés en lignes traitillées représentent les zones destinées à recevoir :
Le cadre de la feuille et ces trois rectangles sont porteurs d'attributs système « Dessin format ».
Des exemples se trouvent dans les sous-répertoires de :
TellWatch\init\cartouche

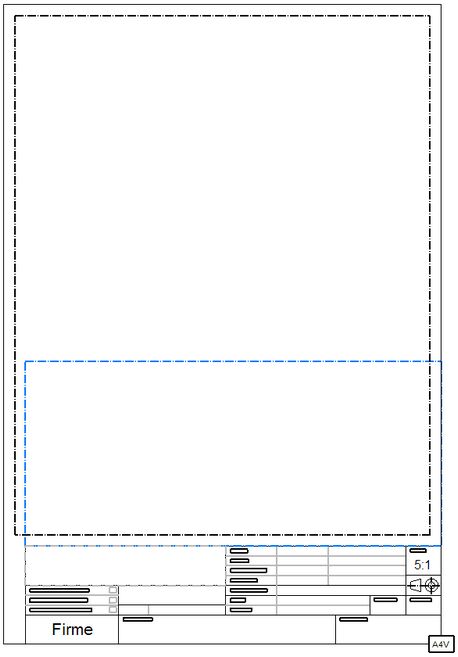

Dans l'exemple ci-contre, le rectangle noir est la zone de dessin, le rectangle bleu la zone de liste de nomenclature, et le rectangle gris la liste de révisions.
|
Mise en plan
Le mode Mise en plan utilise les cartouches ainsi créés.
Le choix du cartouche est fait à la quatrième étape de l'assistant de création de mise en plan.
Les zones vue sélectionnées dans l'assistant sont placées automatiquement dans l'espace indiqué par le rectangle « zone dessin » (attribut « Dessin format | SHORT | 1 »). L'échelle est proposée en fonction de l'espace disponible.
Les rectangles des zones de dessin, liste de nomenclature, et liste de révisions ne sont pas affichés en mode mise en plan.
Ils sont visibles quand la feuille est éditée.
|
