Création de mise en plan

MISE EN PLAN

Mise en plan > Création > Mise en plan (14)

La fonction « Mise en plan » n°14 est utilisée pour créer la première mise en plan d'un objet ou d'un assemblage d'objets 3D.

La création d'une nouvelle mise en plan à l'aide de l'assistant de création peut être activée de différentes manières :

•	Exécution de la fonction « Mise en plan » n°14

•	Au travers du menu contextuel dans une Fenêtre pièces, pour un objet ou une pièce 3D.

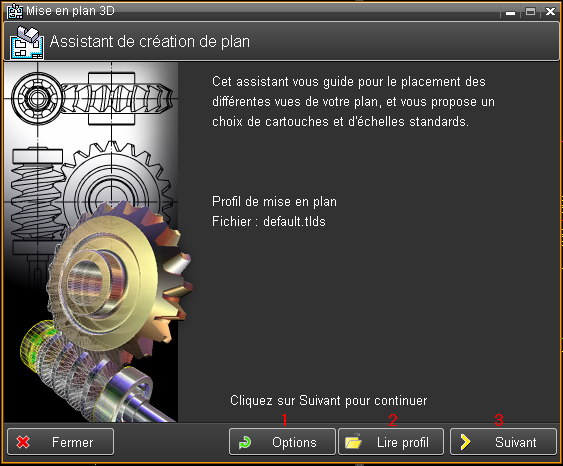

Cette interface permet de suivre les différentes étapes permettant de définir les paramètres de la nouvelle mise en plan.

2- Lecture d'un profil existant

3- Passage à l'étape suivante

L'assistant de création de mise en plan suit les étapes suivantes:

•	Etape 1: Accueil, possibilité de modifier les options et de lire un profil

•	Etape 2 : Choix Pièces

•	Etape 3 : Choix Norme et vue

•	Etape 4 : Choix cadre et cartouche

•	Etape 5 : Génération des vues
