Une zone vue étant en quelque sorte « une fenêtre dans une fenêtre », on lui associe des paramètres analogues à ceux des fenêtres 3D (affichage et représentation, coupe). Les paramètres des zones vue sont modifiables :

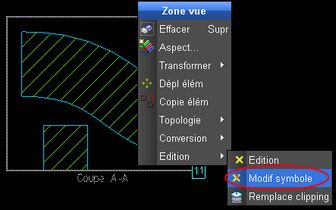

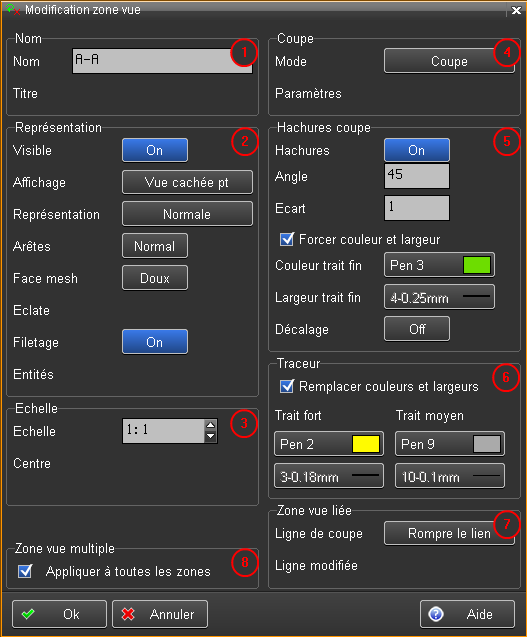

Masque de modification des paramètres de zone vue
1- Nom Nom : nom donné à la zone vue, apparaît dans la Fenêtre mise en plan. Titre : permet de modifier le titre visible dans la mise en plan pour une zone vue créée avec une ligne de coupe. 2- Représentation Visible : Rend le contenu de la zone vue visible ou non (analogue à pièce On/Off), le cadre reste visible. Voir Plot vue On/Off. Affichage : Affecte le type d'affichage désiré à la vue. Représentation : « Normale » par défaut. Possible de forcer « Symbolique » ou « 3D réel » pour tous les composants affichés. Arêtes : choix du type d' affichage des arêtes (876). Face mesh : affichage face mesh (838). Éclate : choix du mode Eclate on/off pour cette vue. Filetage : choix de l'affichage on/off des traits de filetage dans cette zone vue. Entités : utile pour limiter les entités à afficher dans la zone vue. Voir aussi la fonction Niveau composants qui permet de forcer l'ordre de plot des composants sur un axe. 3- Echelle Echelle : permet de modifier l'échelle de la zone vue (si ce n'est pas une zone vue multiple). Centre : choix du centre fixe lors de changement de l'échelle. Mode Modification de la zone vue en cas de création avec une ligne de coupe, ou encore pour simuler la création depuis une ligne de coupe.

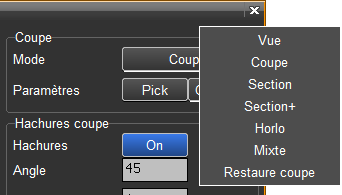

Vue: affiche en mode vue (non coupé). Coupe : affiche la vue en coupe selon le plan de coupe défini dans les paramètres (par défaut celui défini par la ligne de coupe initiale). Section : affiche la vue en mode section, seules les faces sur le plan de coupe sont visibles. Section+ : affiche la vue en mode section, avec en plus des traits de fermeture des poches. Horlo : affiche la vue en mode coupe horlogère. Mixte : voir Zone vue mixte. Cette option n'apparaît que si la zone vue n'est pas liée et n'est pas une zone vue multiple. Restaure coupe : après avoir remplacé un affichage en mode coupe par un mode vue, permet de récupérer les paramètres de la coupe. Voir Les divers modes de coupe des zones vue en mode mise en plan . Paramètre Permet de modifier les paramètres du plan de coupe (origine, normale au plan, direction des X). 5- Hachures coupe Permet de gérer les paramètres de hachure de la zone vue. Les paramètres de hachures définis par zone vue n'agissent pas sur les objets qui ont une matière avec motif de coupe ou un motif de coupe associé. Trait fin, ou Forcer couleur et largeur Modifie le « trait fin » pour l'écran et pour l'impression (hachures et filetages). Décalage Décale les hachures d'un demi-écart. Parfois utile pour mieux distinguer des objets dans une zone vue. Voir aussi la fonction Hachures coupe (301). 6- Traceur Permet de forcer le choix des plumes utilisées par zone vue pour « trait fort » et « trait moyen », lors de l'impression seulement. Trait fort Cette méthode permet de conserver pour l'affichage à l'écran des couleurs distinctes pour les objets volumiques, et de forcer la même couleur et la même largeur pour ces objets lors de l'impression. Si cette option n'est pas activée, la couleur et la largeur de chaque objet est utilisée lors de l'impression. Trait moyen Les paramètres pour « trait moyen » s'appliquent aux :
7- Zone vue liée Ligne de coupe Permet de rompre le lien avec une ligne de coupe dans une autre zone vue. Bouton visible seulement si la zone vue est liée. Les modifications apportées à la ligne de coupe ne provoqueront plus la régénération de la zone vue. 8- Zone vue multiple Permet d'affecter les modifications à toutes les zones vues présentes dans la zone vue multiple. Bouton visible seulement si la zone vue appartient à un tel ensemble. Composants Les options concernant le traceur (forcer les traits fins, moyens ou forts) s'appliquent aussi aux composants affichés en 3D, mais pas à ceux affichés en vue symbolique.
|
