Représentation lignes cachées

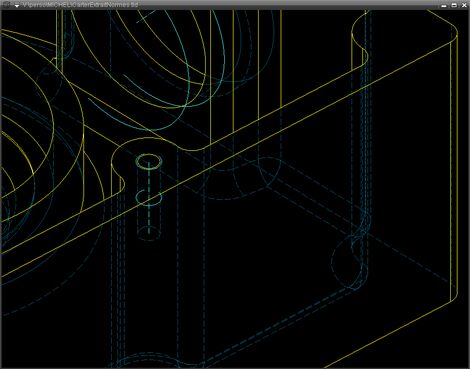

Ces options s'appliquent à la couleur et au type de ligne des « lignes cachées » des objets volumiques, dans les vues cachées : vue cachée pointillé , vue cachée pointillé calculée .

Fenêtres 3D

Le choix de la représentation des lignes cachées est défini dans Modif préférences sous la rubrique « Paramètres 3D ».

Mise en plan

En mode mise en plan et pour l'impression, les lignes cachées suivent les paramètres choisis pour les « traits moyens »(version 2014).

Si « Forcer couleur et largeur » est « Off », ce sont les paramètres généraux valables dans les fenêtres 3D qui s'appliquent.

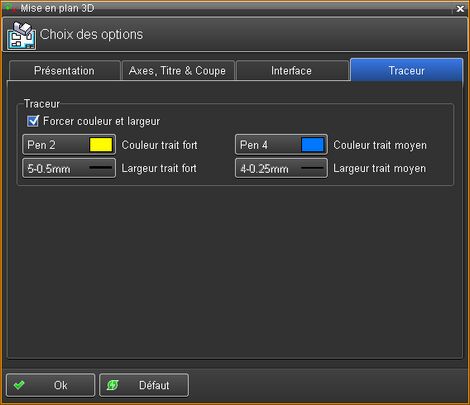

Les zones vues créées dans une mise en plan héritent des paramètres définis dans l'onglet « Options : Traceur ».

Ce choix peut être défini séparément pour chaque zone vue , en modifiant les valeurs données pour les « traits moyens » dans les paramètres de zone vue .

Cohérence

Si la largeur du trait utilisé pour les lignes cachées se trouve être plus large que celle du trait fort, le système force l'emploi de la largeur du trait fort aussi pour les lignes cachées.
