Composants horloger

Les composants sont des dessins d'entités normalisées, liées à des tables de paramètres.

Un masque d'entrée avec prévisualisation permet de choisir les paramètres, la représentation (2D vue, 2D plan, 3D, parfois d'autres options s'ajoutent) et les aspects du composant.

Ces paramètres sont sauvés avec chaque composants, quelle que soit sa représentation.

Plusieurs représentations du même composant peuvent être liées (par exemple 2D et 3D), les modifications apportées à l'une se reportant immédiatement sur les autres.

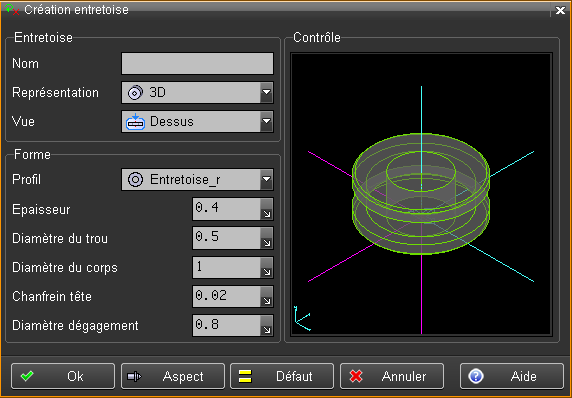

Masque d'entrée typique.

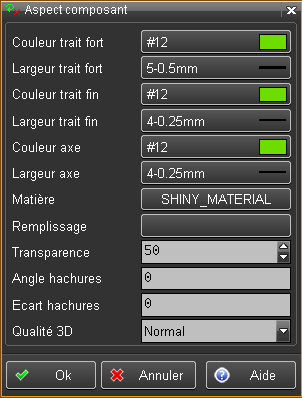

Choix des aspects.

Les paramètres « Remplissage » et « Transparence », « Angle » et « Ecart hachures » concernent uniquement les représentations symboliques du composant.

Les paramètres « Matière » et « Qualité 3D » concernent uniquement les représentations 3D du composant.
Voir les hachures de coupe en 3D .

Création en cliquant avec la touche SELECT de la souris sur un composant existant.

Le choix est désormais donné entre :

•créer un nouveau composant indépendant avec le bouton « OK »,

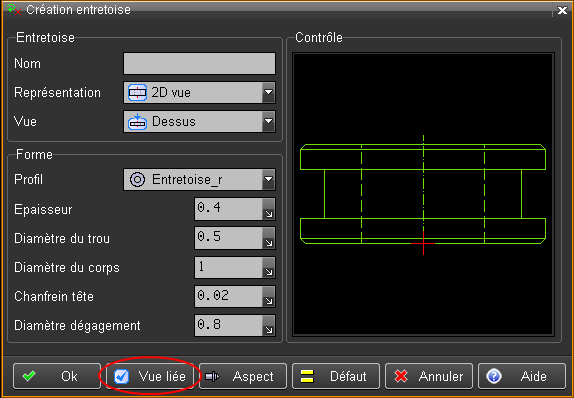

•créer une nouvelle « vue » du même composant avec le bouton « Vue liée », dans cet exemple une vue 2D.

Les composants peuvent être transformés en objets volumiques normaux (sans les attributs de composant) avec la fonction Figer.
