Limite des dents d'une roue

Introduction


Le nombre de dents d'une roue est limité à un minimum de 6 et maximum de 360 par défaut pour toutes les dentures. Le but de ce tutoriel est de modifier ces deux paramètres pour une denture.

Les fonctions utilisées sont

Modification des limites minimum et maximum d'une denture

Nous allons modifier les limites du nombre de dents pour la denture standard 'Etoile'. La méthode est identique pour toutes les dentures. Il faut cependant contrôler que le dessin paramétré autorise la génération de denture avec moins de 6 dents ce qui n'est pas le cas pour toutes les dentures.

Il faut débuter en entrant dans le module paramétré.

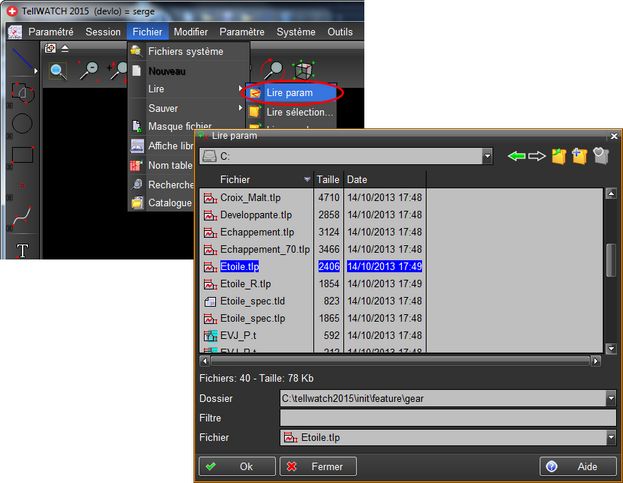

Puis lire le dessin paramétré de la denture 'Etoile' qui se trouve dans le répertoire init par défaut: ..\init\feature\gear\Etoile.tlp

Après la lecture de la denture paramétrée,

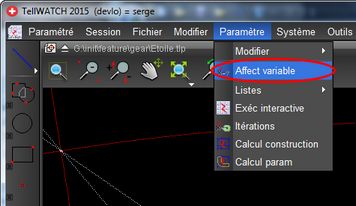

sélectionner la fonction 'Affecte variable' pour ajouter les deux variables ZMIN et ZMAX permettant de définir de nouvelles limites du nombre de dents des engrenages.

Ajout de la variable Zmax pour définir le nombre maximum de dents

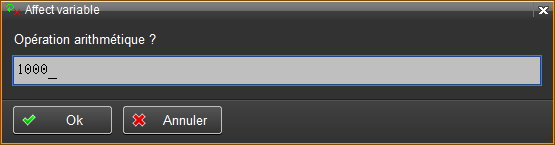

Affecter la valeur 1000 à Zmax

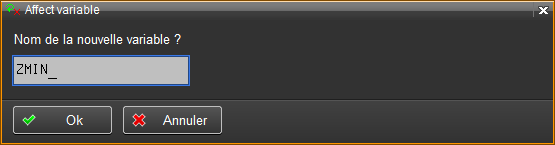

Ajout de la variable Zmin pour définir le nombre minimum de dents.

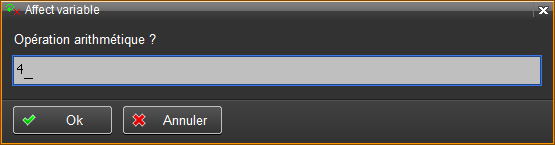

Affecter la valeur 4 à Zmin

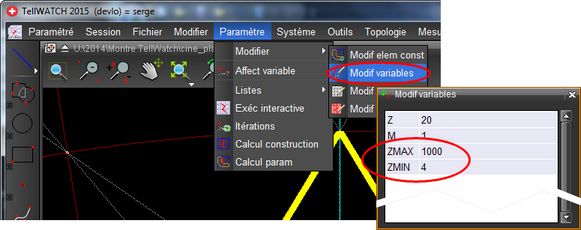

Il est possible de sélectionner la fonction 'Modif variables' pour contrôler les deux nouvelles variables et leurs valeurs.

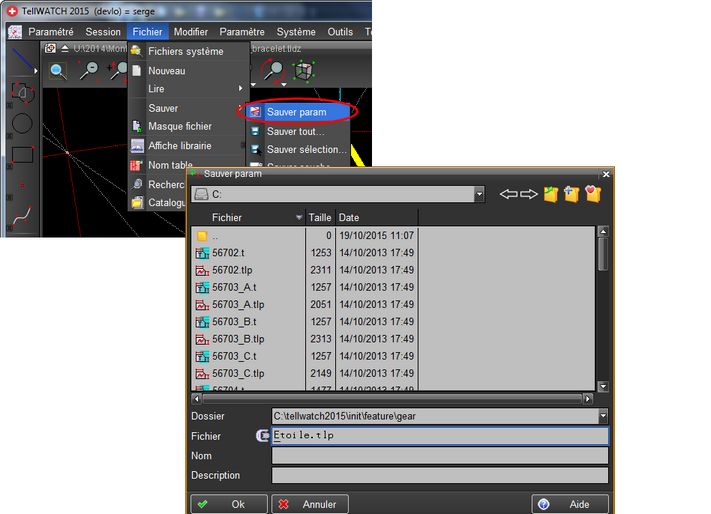

Il est ensuite nécessaire de remplacer le fichier paramétré de l'étoile à l'aide de la fonction 'Sauver param'.

Pour tester si la correction à bien été effectuée, il faut retourner dans le module horlogerie et sélectionner la fonction Engrenage avec la denture 'Etoile'.
