Eléments fini > Outils > FEM interactif (629)
|
Cette fonction permet de déplacer de manière interactive dans la direction dans laquelle le ressort a la plus grande flexibilité.
Un noeud du maillage doit être cliqué avec la souris puis ensuite il peut être déplacé de manière interactive, la direction de déformation correspond à la direction dans laquelle le ressort a la plus grande flexibilité.
Les contraintes de fixations ou de déplacements sur les noeuds du maillage sont respectées.
Lors du déplacement interactif, les touches du claviers ont les fonctions suivantes :
|
[a]
|
Activation ou annulation du calcul des auto-intersections du ressort
|
[d]
|
Activation ou annulation de la modification du ressort avec contraintes de direction
|
[c]
|

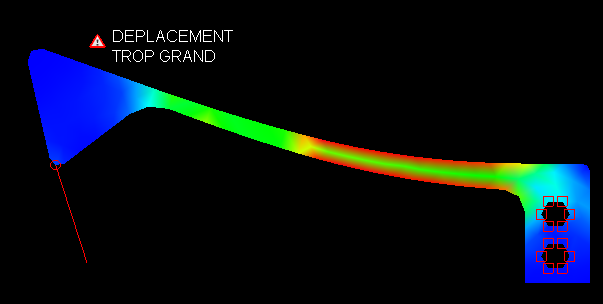

Activation ou annulation du contrôle du calcul du ressort. Si l'option est activée il n'est pas possible de déplacer le ressort dans des positions impossibles ou hors des limites de calcul. Dans ce cas, si les limites sont dépassées, le message 'DEPLACEMENT TROP GRAND' est affiché avec le curseur et le ressort reste à la position du dernier calcul.
|
Les options suivantes sont utilisées lors du calcul de l'enveloppe 3d du ressort
|
[0]
|
Annulation des positions minimum et maximum du ressort
|
[1]
|
Initialisation de la position minimum du ressort
|
[2]
|
Initialisation de la position maximum su ressort
|

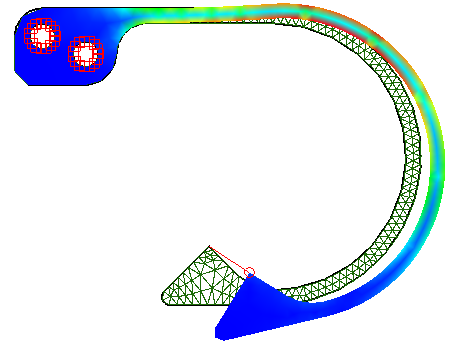

Lors d’une déformation interactive (fonction 629) d’un ressort, les valeurs de force et de contrainte choisies sont affichées.
|
Le choix des valeurs affichées se fait
dans la fenêtre des paramètres FEM
accessibles en double cliquant sur le
maillage du ressort.
|
|
