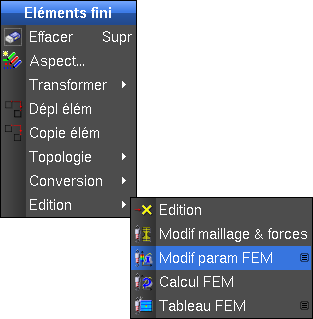

Eléments fini > Modification > Modif param FEM (626)
|
Les paramètres sont accessibles soit directement au travers de la fonction « Modif param FEM » n°626, ou en double cliquant avec la souris sur une entité de type maillage, ou encore de manière contextuelle après avoir sélectionné une entité de type maillage.

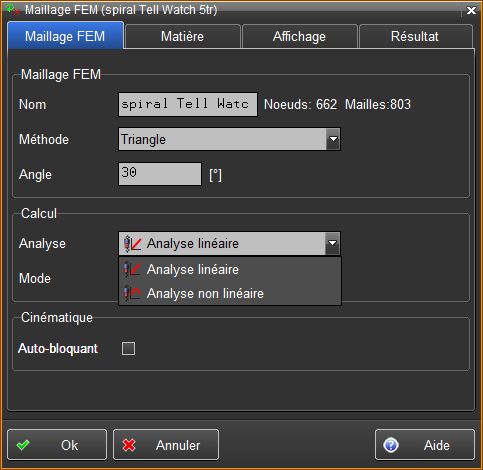

Maillage FEM
Réglage des paramètres de calculs.
|
Nom de l'entité maillage
Méthode de triangulation utilisée. La méthode 'Triangle' est préconisée car elle favorite les triangles équilatéraux.
Angle minimum pour la méthode 'Triangle'
Choix de la méthode de calcul 'Linéaire' ou 'Non linéaire'.
Ce paramètre est utilisé lors de tous les calculs du ressort ainsi que pendant les simulations cinématiques. L'analyse linéaire est plus rapide mais ne permet pas des calcul lors de grande déformations du ressort ou la méthode non-linéaire est nécessaire. Le calcul 'Non linéaire' n'est disponible que sur les machines Windows 64 bits.
|

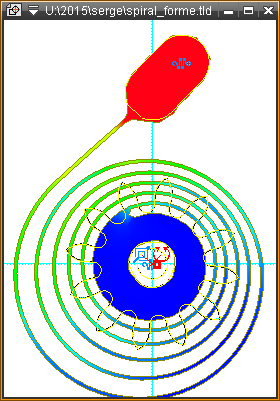

Ressort calculé en mode non-linéaire
|

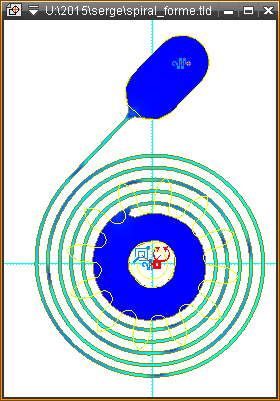

Ressort calculé en mode linéaire
|

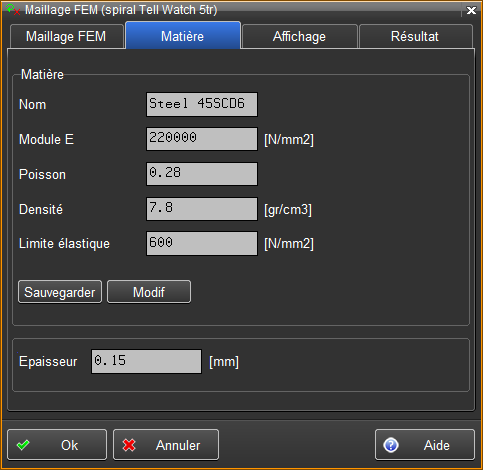

Matière
|
Choix de la matière et définition des paramètres de la matière.
Un glossaire de matière est accessible en cliquant avec la touche MODIF de la souris sur les paramètres de la matière.
Épaisseur :Paramètre important inclut dans le calcul des forces du Ressort
|

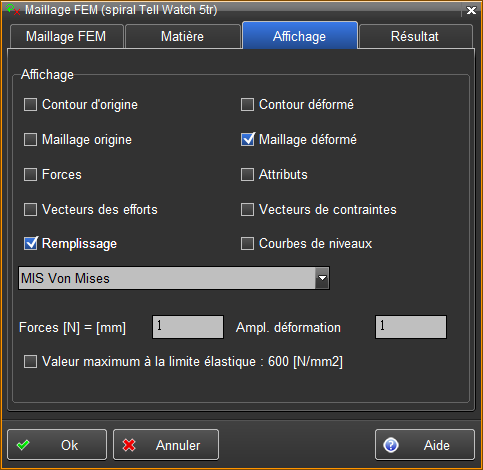

Affichage
|
Paramètres d'affichage du maillage.
Sélection du paramètre utilisé pour l'affichage du maillage
Force [N] = [mm] : permet de gérer l'échelle d'affichage des vecteurs de force lorsque le paramètre "Force" est activé.
Ce paramètre fige le déplacement maximum possible lorsque la limite élastique sera atteinte. Ce paramètre est important lors de l'affichage d'une cinématique.
|
Voici l'effet du paramètre "Valeur maximum à limite élastique" dans Maillage FEM(626)->Affichage
Les deux exemples ci dessous représentent le Ressort dans la même position sur la came.(limite élastique entrée à 1400N/mm2)

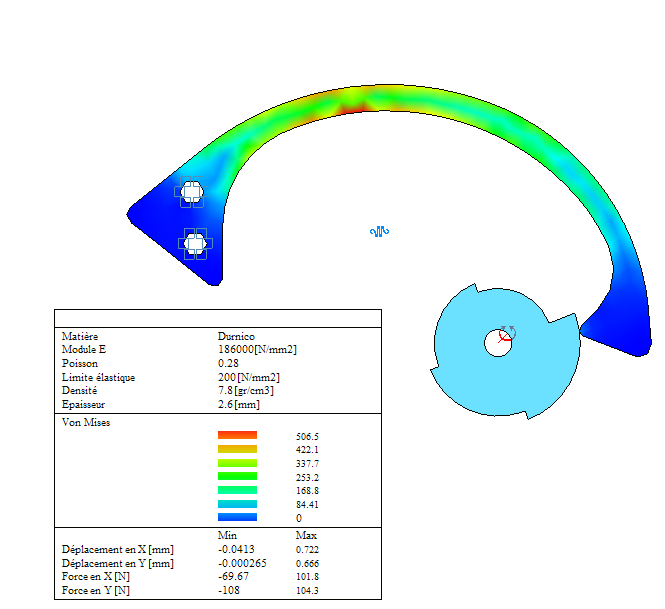

Si valeur maximale à limite élastique non validée
|

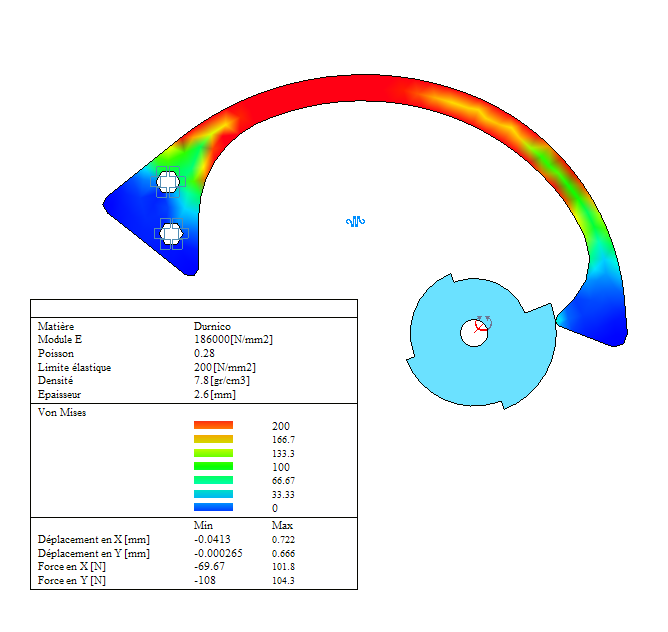

Si valeur maximale à limite élastique validée
|
|
|

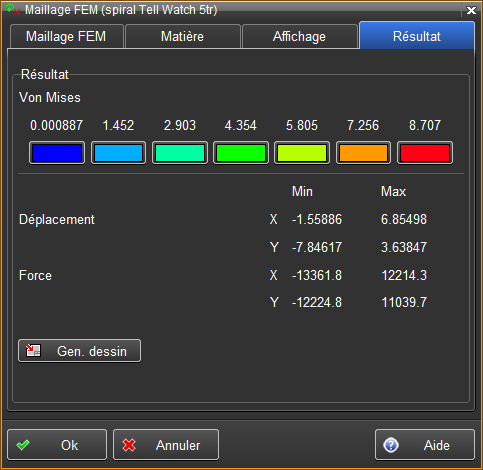

Résultat
|
La palette des couleurs est représentée en fonction du type de remplissage sélectionné dans l’onglet « Affichage ».
A l’aide de la fonction « Gen. dessin » il est possible de générer le dessin du tableau des valeurs de déformation du maillage dynamique.
Le tableau des résultats ainsi généré doit être positionné de manière interactive dans une fenêtre de dessin et peut être redimensionnée à l’aide des touches [*] et [/].
|
