Cinématique > Outils > Edition cinématique (1105)

Cette fonction permet de visualiser et modifier les conditions cinématiques entre les différentes pièces d'un mécanisme.

Cette fonction est disponible sous le menu « Horlogerie/Cinématique/Editeur de cinématique » n°1105.

L’éditeur de cinématique permet non seulement de visualiser les liens cinématiques entre les pièces d’un assemblage mais également de définir et modifier ces liens.

Manipulations graphiques

Des zooms peuvent être activés à l’aide des touches suivantes :

Roulette de la souris                ->

Zoom + & zoom – par pas

Shift + bouton 1 de la souris        ->

Déplacement

Shift + bouton 2 de la souris        ->

Zoom + & zoom - dynamique

Shift + bouton 3 de la souris        ->

Centrage des icônes

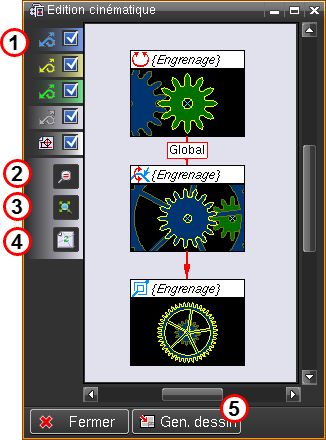

1. Options d'affichages.

2. Redessine le contenu de la fenêtre.

3. Centrage des icônes.

4. Réorganisation des icônes.

5. Option de création du dessin de l'éditeur de cinématique.



Options d’affichages

Les options d’affichages permettent de visualiser les types de liens entre chaque pièce et d’afficher ou non les représentations liées ou encore les objets 3D liés.





Flèche Rouge

Lien cinématique

Flèche Violet

Lien sur une nouvelle origine

Flèche Bleu

Jaune

Vert

Gris

Dessin

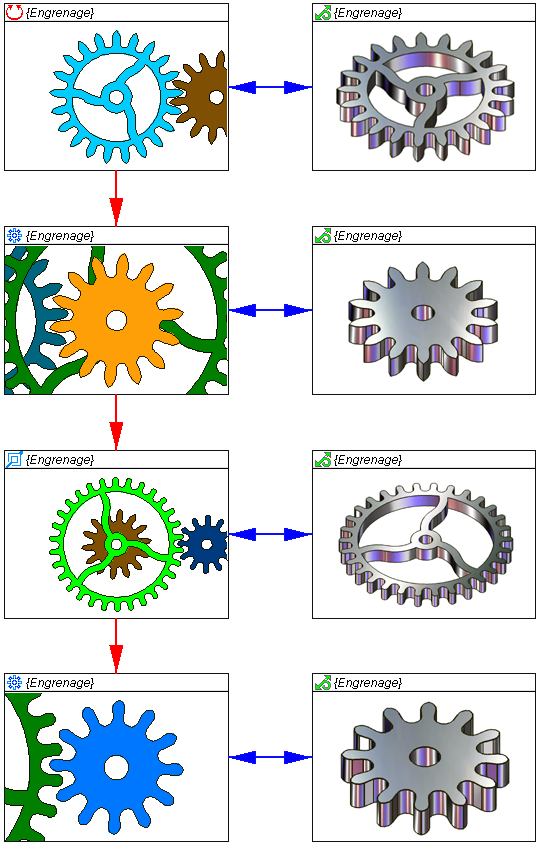

Affichage des liens entre les pièces 2D et les objets 3D

Affichage des informations et les graphes liés aux pièces

Affichage des types de représentations

Affichage ou non des pièces n’ayant pas de fonction cinématique

Affichage des dessins des pièces et objets 3D ou non

Création

Option de création du dessin de l’éditeur de cinématique

Cette fonction permet de créer un dessin de la représentation affichée dans l’éditeur de cinématique. Ce dessin devra être positionné de manière interactive dans une fenêtre de dessin 2D.



Si le dessin de la représentation de l'éditeur de cinématique est déjà existant dans la fenêtre de dessin, une option de mise à jour est proposée.

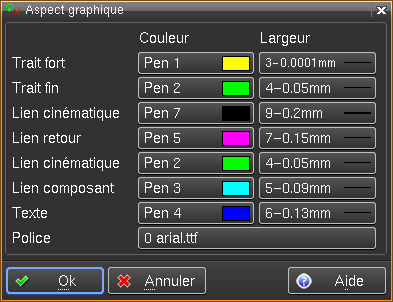

Au travers de la fonction « Aspect » il est possible de définir les plumes et couleurs ainsi que la police de caractère utilisée pour la génération du dessin de l’éditeur de cinématique.





Remarque :

En double cliquant sur le dessin de l’éditeur de cinématique dans une fenêtre de dessin, l’éditeur de cinématique s’affiche.

Les icônes

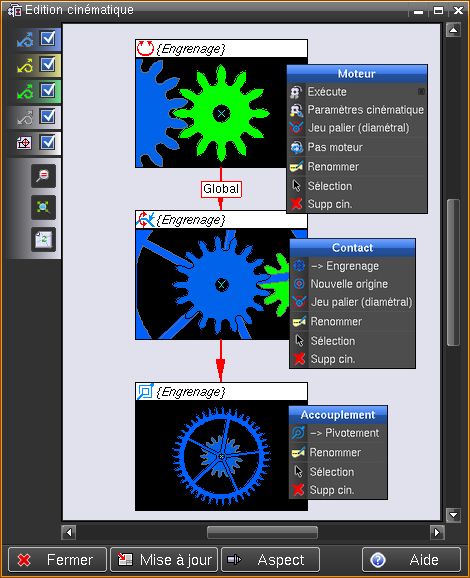

Sous chaque icône représentant une pièce, un menu contextuel est accessible au travers de la touche MODIF de la souris.

Pour chaque pièce, la fonction cinématique affectée peut être modifiée en fonction de la fonction préalablement définie.

Il est également possible de définir un nouveau lien cinématique sur une pièce qui n’a pas encore été liée dans une chaîne cinématique.

De même, il est possible de lier un objet 3D avec une pièce 2D.

La fonction « Sélection » permet de sélectionner une pièce dans le dessin via une icône dans l’éditeur de cinématique.

La fonction « Suppression » permet de supprimer l’affectation de la fonction cinématique.



Manipulation des icônes

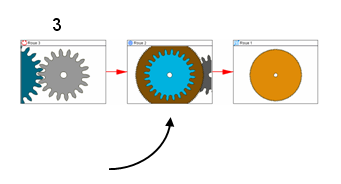

Les icônes peuvent être manipulées pour être disposées de la manière souhaitée. En cliquant avec la souris sur l’une des icônes de pièce, les icônes dépendantes suivront le déplacement.

En utilisant la touche Shift du clavier il est possible de ne déplacer qu’une seule icône sans embarquer ses icônes dépendantes.

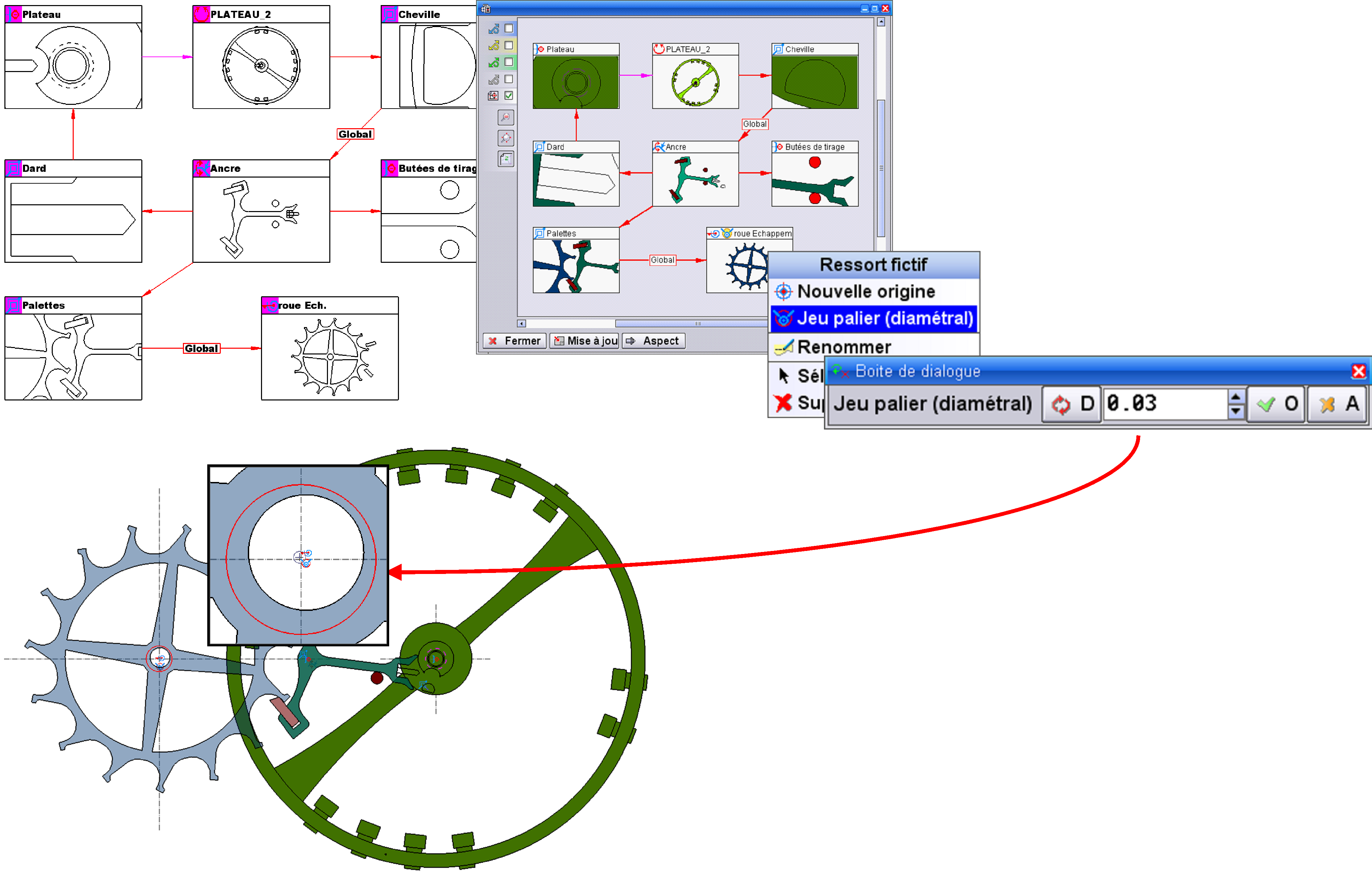

Jeu dans les paliers avec ressort fictif

Il est possible d’ajouter du jeu dans les paliers des ressorts fictifs.
