Volumique > Modification > Pliage (2398) (version 2017)
|
Permet de plier une plaque formée de deux faces planes parallèles. C'est un « pli défini à plat ».
Cette fonction est accessible depuis le menu Volumique > Modifier > Déformer > Pliage.
Elle peut aussi être activée avec la touche SELECT de la souris sur une face cylindrique d'un pliage existant ( isologie ).
Géométrie du pliage
|
Paramètres géométriques
•E = Epaisseur de la plaque : grandeur détectée par le système •A = Angle de pliage, entre -270° et 270° •Ri = Rayon intérieur du pliage
Paramètre physique
La position de la fibre neutre dans la plaque peut s'exprimer de diverses manières.
Cette valeur dépend de la matière, de l'épaisseur de la plaque, de l'angle du pli et du procédé de pliage.
Elle est approximée pour le calcul du pli.
Cinq grandeurs interdépendantes peuvent exprimer ce paramètre physique.
L'utilisateur peut utiliser l'une ou l'autre.
•K = Le « facteur K » est définit comme le rapport de l'épaisseur à la fibre neutre sur l'épaisseur totale de la plaque K = (Rn - Ri) / E
•Rn = Rayon à la fibre neutre Rn = K*E + Ri
•Ln = Longueur de la fibre neutre dans le pli ou Bend allowance (BA) Ln = Rn * A * (π / 180°)
•Pn = Perte au pli ou Bend deduction (BD) Pn = 2*Dn - Ln
•Dn = Décalage extérieur ou Outside setback Dn = (Ri + E) * tan(A * (π / 360°))
|
Valeurs par défaut
•A : L'angle de pliage initial proposé est celui des préférences de l'utilisateur (90° par défaut), puis la dernière valeur utilisée est reprise. •Ri : Le rayon intérieur proposé par le système est égal à l'épaisseur de la plaque, Ri = E . L'utilisateur doit adapter cette valeur à ses besoins. •K : Le facteur K est proposé selon le tableau suivant (basé sur la norme DIN 6935). L'utilisateur peut forcer une autre valeur entre 0.1 et 0.5 . Soit D = Ri / E, le rapport du rayon intérieur à l'épaisseur.
|
0.25 < D <= 1.0
|
1 < D <= 1.5
|
1.5 < D <= 2.4
|
2.4 < D <= 3.8
|
3.8 < D
|
K
|
0.3
|
0.35
|
0.4
|
0.45
|
0.5
|
Au départ, le rapport proposé par le système vaut 1 (Ri = E), donc K = 0.3 .
Si le rayon intérieur Ri est modifié, la valeur de K est adaptée par le système.
Fonctionnement
|
1. Plan de travail courant
Une face de la plaque à plier doit être dans le plan courant.

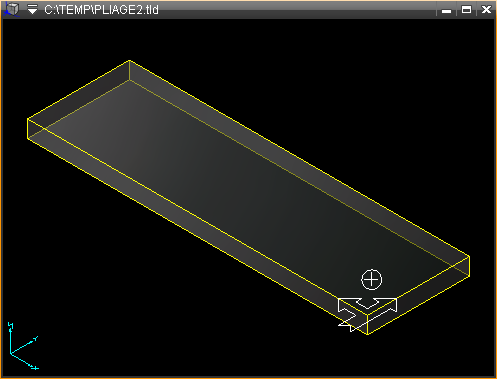

Par exemple, placer le plan courant avec la fonction Plan de travail interactif ou Plan par face sur la face supérieure de la plaque.
|
|
2. Segment de pliage

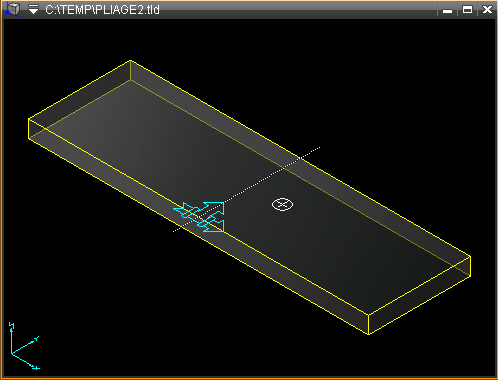

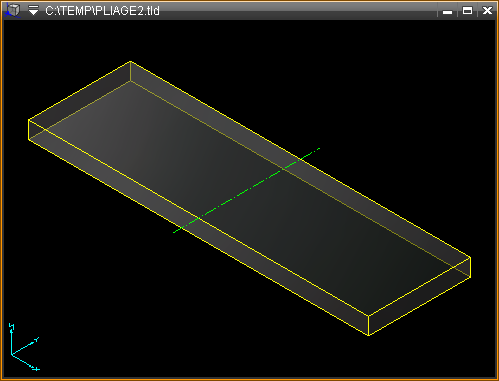

Créer sur ce plan un segment traversant la face, au centre de la zone à plier.
Ce segment permet aussi de choisir qu'elle partie de l'objet sera plié, quand plusieurs « bras » sont possibles.
La fonction pliage détruit automatiquement ce segment (il est conservé dans le HOB ).
|
|
3. Lancer la fonction
1.Montrer le segment de pliage et valider la sélection ( SELECT ).
Le système détecte l'objet concerné. 2.Cliquer à droite ou à gauche du segment pour montrer la partie de l'objet qui restera fixe. Si le plan courant n'est pas un plan lié à l'objet, le système en crée un automatiquement.
|
|
4. Entrée des paramètres de pliage
Le système indique l'épaisseur de la matière.
Un angle de pliage est proposé.
Un rayon intérieur de pliage est proposé.
Un facteur K est proposé.
Les paramètres physiques « Rn », « K », « Ln » et « Pn » sont liés. Quand l'un est modifié, les autres sont recalculés.
Un clic sur le bouton « OK » lance l'exécution de la fonction.
|
|

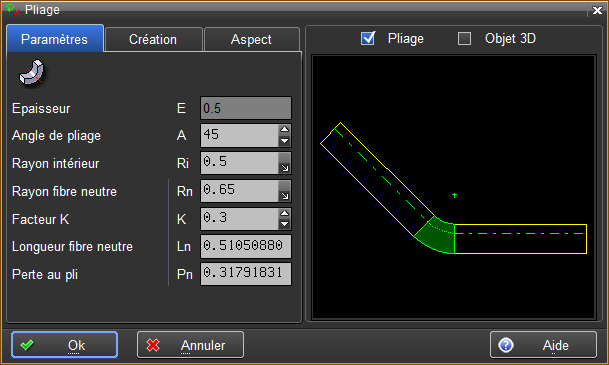

Entrée des paramètres : Contrôle

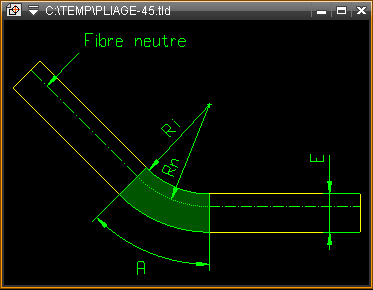

La fenêtre de contrôle affiche une vue schématique du pli avec la position de la fibre neutre dans la plaque.

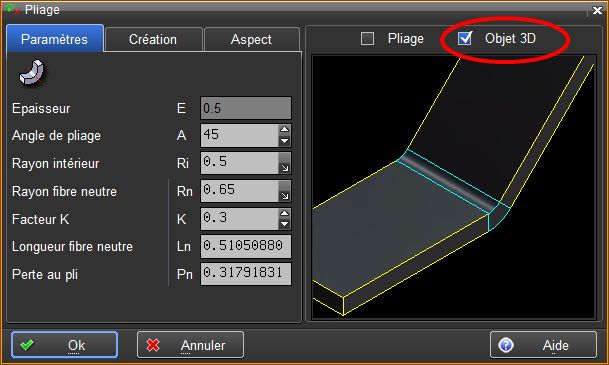

Alternativement, il est possible de visualiser la zone du pli dans l'objet.
|
|
Entrée des paramètres : Création
•Objet d'origine : Il est possible de conserver l'objet d'origine en plus de l'objet plié. •Objet final : Une autre option permet de générer les trois parties de l'objet plié sans les unir, la partie fixe, la zone de pli, et la partie mobile (les objets créés n'ont pas de HOB ). |
|

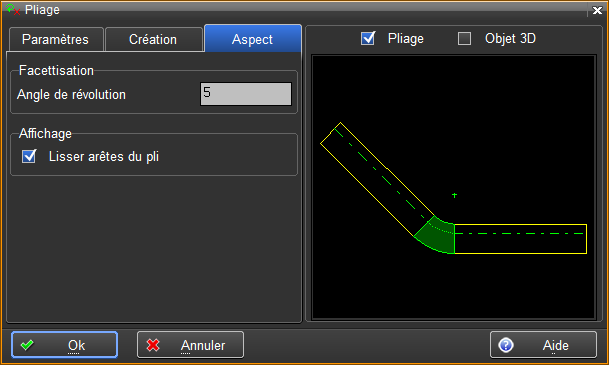

Entrée des paramètres : Aspect
•Angle de révolution déterminant la résolution utilisée pour créer le pli.
Par défaut cet angle est de 5 degrés. Maximum 15 degrés.
•Lissage des arêtes de part et d'autre du pli. Ceci correspond à la fonction Lisser arête .
Par défaut ce paramètre est « On ».
|

|

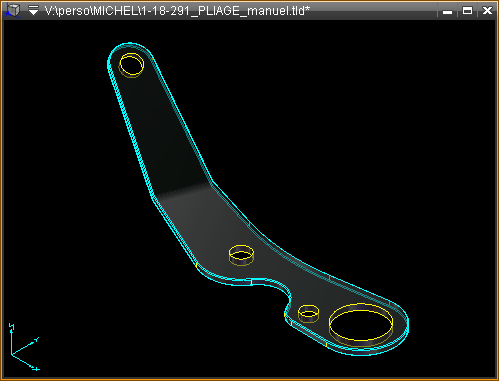

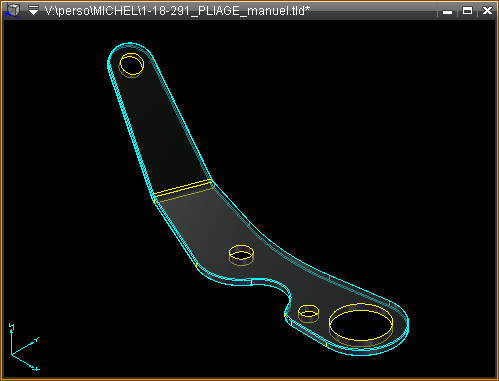

Exemple avec ou sans le lissage des arêtes du pli.
|
Isologie et paramètres utilisateur
Les paramètres suivants sont sauvés avec les préférences de l'utilisateur et récupérés quand la fonction est lancée par isologie : SELECT sur une face cylindrique d'un pliage existant.
•Angle de pliage (90° par défaut) •Angle de résolution (5° par défaut) •Drapeau lissage des arêtes On/Off (On par défaut) Cas traités
Géométrie

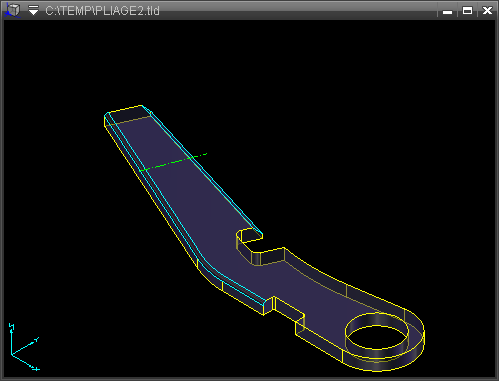

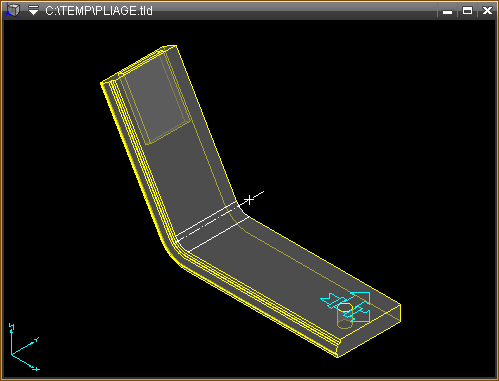

•Contrainte principale : deux faces planes parallèles, dessus et dessous la plaque. •Les sections de l'objet doivent être semblables en début et fin de pli. •Les côtés de la section pliée doivent être en principe plats, avec éventuellement des raccords. Voir exemple ci-dessous . •Le système traite les cannelures, avec la possibilité de variation dans l'épaisseur. Voir exemple ci-dessous . Pièces et clones
•L'objet peut être plongé dans une pièce non éditée (mais pas le segment de pliage) •L'objet peut être un clone : un clone lié (tous les objets de la famille seront pliés), ou non lié (le système demande d'accepter le déclonage). •L'objet peut être composé de plusieurs parties non connexes, ou posséder plusieurs branches : seules les parties ou branches croisées par le segment seront pliées. Voir exemple ci-dessous . Matières

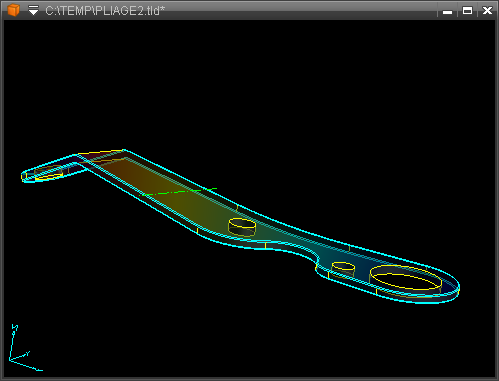

•Les matières des faces pliées sont reportées dans le pli et dans la partie mobile. Les textures ne sont pas traitées. Voir exemple ci-dessous . Exemples
Raccords et chanfreins

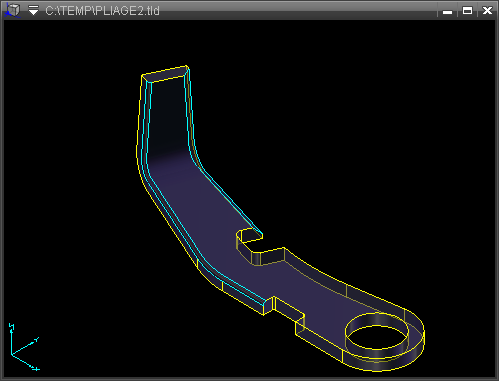

Les raccords et chanfreins qui traversent la zone de pliage sont conservés. Les faces restent porteuses des attributs de ces fonctions ( Isologie ).
Cannelures

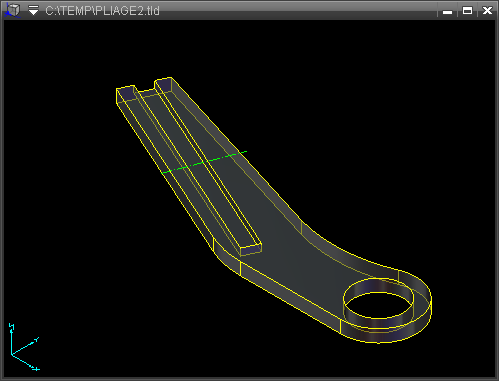

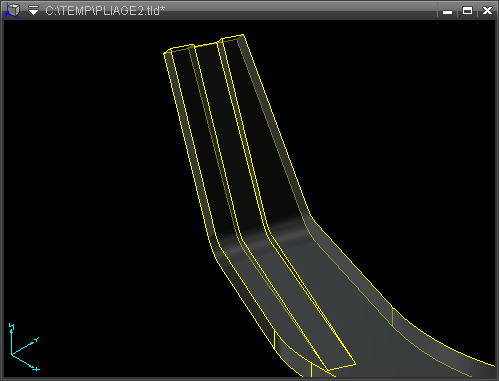

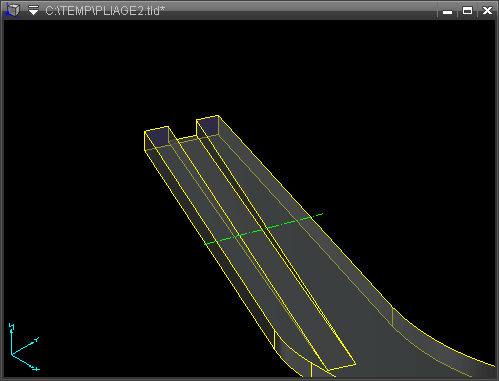

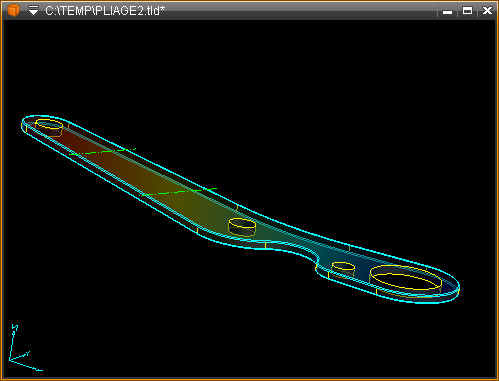

Le profil du pli peut comporter des cannelures. Leur profondeur peut être constante au long du pli, comme ci-dessus, ou variable, comme ci-dessous.
Bras multiples

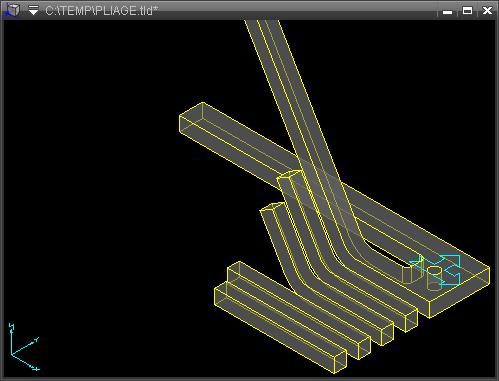

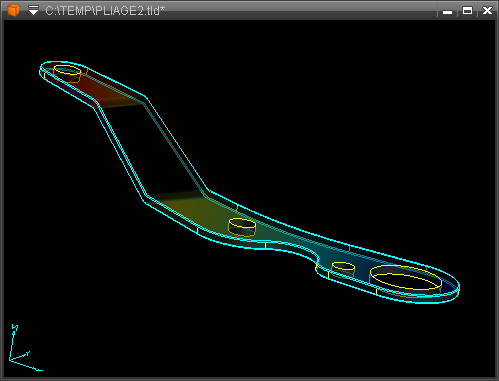

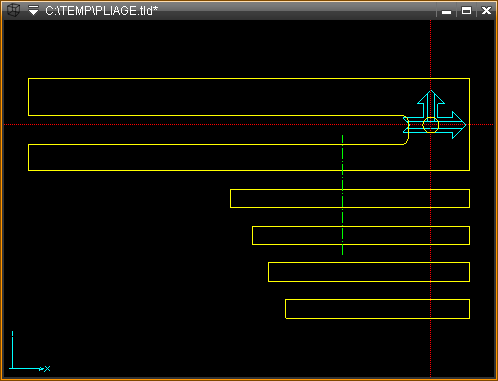

Un objet peut comporter plusieurs parties (objet « non connexe ») ou plusieurs « bras ». Seules les parties de l'objet qui croisent le segment de pliage seront prises en compte pour le pli.

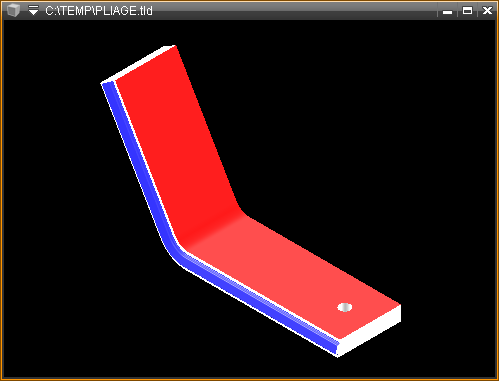

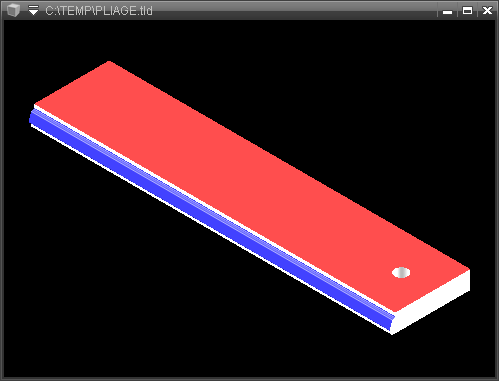

Matières
Mesure

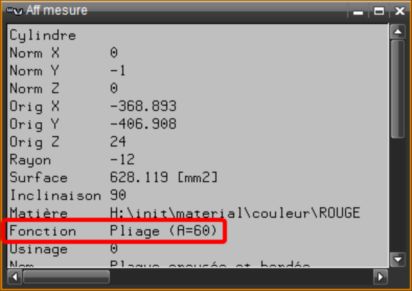

La fonction mesure face appliquée sur une face cylindrique créée par le pliage indique la fonction et l'angle de pliage (voir isologie ).

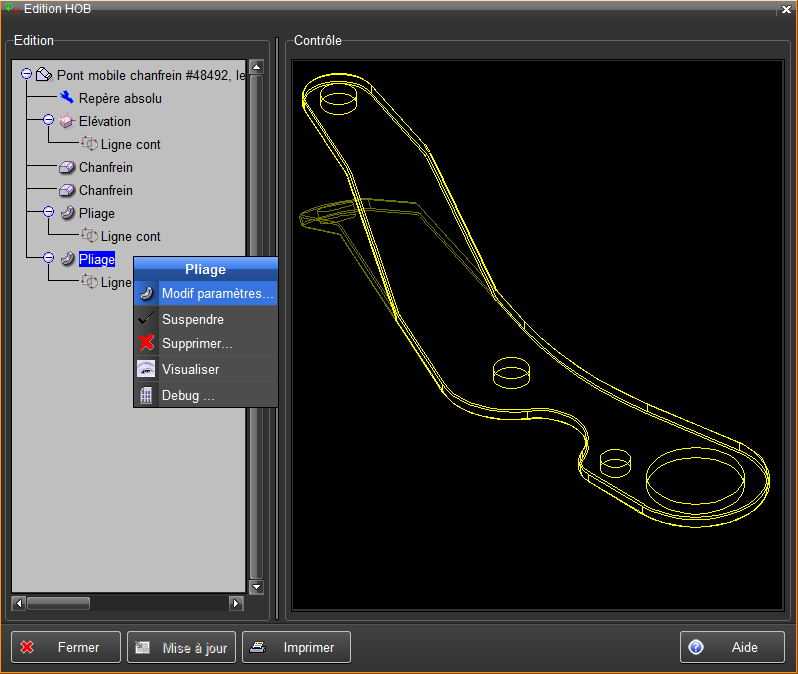

Historique de construction (HOB)
|
•Le pli est sauvé comme une fonction du HOB . •Ses paramètres principaux peuvent être modifiés. •La position de la ligne de pli peut être modifiée. |
|
