Bulletin d’information TellWatch 2014

Système

Demande d'assistance

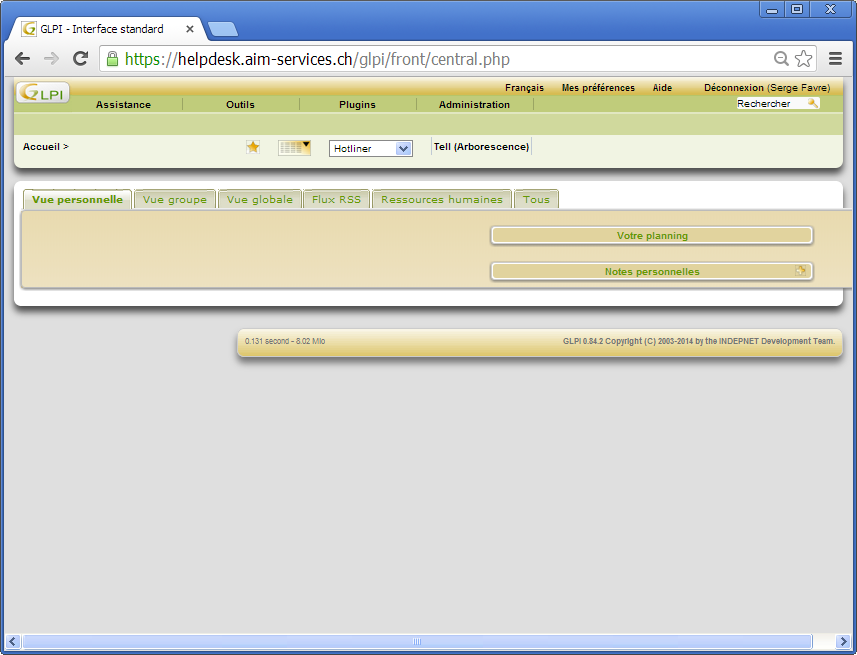

Cette fonction active le navigateur Internet avec la page de demande d'assistance, de support ou de renseignement directement au support TellWatch de AiM Services. Cet outil permet le suivi des demandes et de consulter l'état d'avancement de la résolution des problèmes.

Voir la fonction Demande d'assistance.


Mise à jour Internet

Cette fonction permet de vérifier la présence et la mise à jour des fichiers de fonctionnement et d'aide du poste client par rapport aux dernières mises à jour du site Web de AiM Services.

Voir la fonction Mise à jour Internet.

Interface

SpaceNavigator

Les souris 3D 'Space Navigator' et 'Space Navigator for Notebooks' de la société 3dconnexion sont supportées dans TellWatch pour le déplacement, le zoom et les rotations des vues des fenêtres de dessin.





Voir Installation du SpaceNavigator .



LeapMotion

Le capteur de mouvements 'Leap Motion' est supporté dans TellWatch pour le déplacement, le zoom et les rotations des vues des fenêtres de dessin.







Voir Installation du capteur de mouvements .

2D

QR code et Bar Code

Nouveau composant de création d'un QR Code ou Bar Code avec la fonction QR Code.

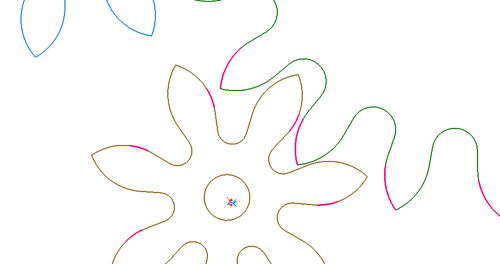

Couleur par largeur

Cette fonction autorise l'association d'une couleur à une largeur. Si la fonction est active, l'option 'Trace largeur' est ajoutée aux modes d'affichage du dessin.



Voir la fonction Couleur par largeur.


Ligne large edit pièces

Cette fonction permet d'afficher, lors de l'édition d'une pièce, les entités en dehors de l'édition de la pièce en trait de largeur définie (Fonction active) ou en trait fin (fonction inactive). Le fonctionnement est identique en affichage sur l'écran ou en sortie traceur ou dans un fichier.

Dessin en édition d'une pièce avec la fonction active.

Dessin en édition d'une pièce avec la fonction active.


Voir la fonction Ligne large edit pièces.


Caractères Unicode

Les caractères des Polices Unicode sont supportés dans les textes du dessin. Il est possible de faire un copier/coller d'un texte Unicode depuis un navigateur directement dans la zone d'entrée d'un texte du dessin. Le raccourci clavier [Alt]+[F12] permet d'afficher la table des caractères de la police courante lors de l'édition d'un texte et si la police est Unicode la sélection est réalisée sur tous les caractères de la police.

Voir la fonction Nouveau texte.

3D

Plan de travail

Le positionnement interactif du plan de travail est amélioré avec l'emploi de la touche « X » : inversion de l'axe des X.


Représentation des lignes cachées

Désormais, en mode mise en plan et pour le traceur, les lignes cachées suivent les paramètres choisis pour les « traits moyens ».

Voir la nouvelle page de manuel Représentation des lignes cachées .


Chanfrein

Création de chanfreins sur un objet volumique, modifiable lors de l'édition de l'arbre de construction.

Voir la fonction Chanfrein .

Liste des objets 3d

Les fonctions de liste des objets 3d ont été modifiées pour permettre une configuration personnalisée des colonnes des listes ainsi que l'ajout d'un menu contextuel permettant des modifications de l'aspect et de la matière des objets.



Voir les fonctions Liste des objets 3d , Liste triée des objets 3d .

Conversions 3D (STEP & SAT)

La fonction Stretch 3D est maintenant traitée pour la sauvegarde des objets et assemblages 3D au format STEP et SAT. Voir Conversion 3D.

Historique de construction (HOB)

Fonctions Lisser arêtes (133) et Annuler arête lisse (134)

Les fonctionnalités Lisser arêtes et Annule arête lisse permettant de ne pas afficher certaines arêtes des objets volumiques sont désormais intégrées à l'historique de construction.

HORLOGERIE

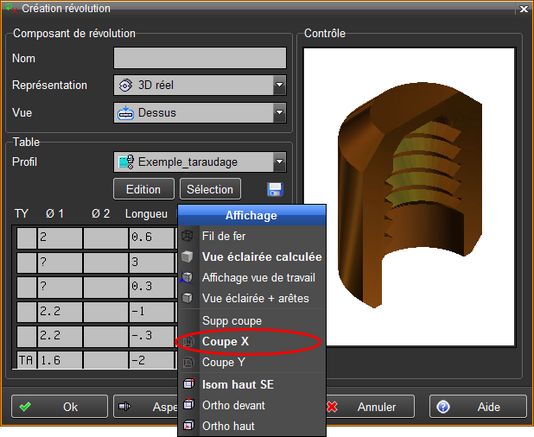

Affichage d'un composant en coupe

Il est possible d'afficher dans la zone de visualisation les composants en vue coupée selon l'axe X ou Y ce qui améliore grandement la visibilité des pièces en cours de création.



Composants du barillet (2318, 2319, 2320, 2321)

Quatre nouveaux composants ont été ajoutés pour la construction du barillet.

Voir les fonctions Tambour de barillet, Axe de barillet, Couvercle de barillet, Ressort de barillet.

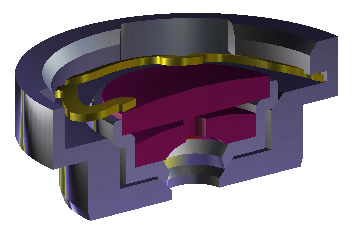

Composants de l'amortisseur de chocs (618)

Trois nouveau composants ont été ajouté pour la construction de l'amortisseur de chocs, le corps, le chaton et la lyre. L'amortisseur de chocs est un composant comprenant cinq composants: le corps, le chaton , la lyre et deux pierres. Lors de la modification d'un paramètre de l'amortisseur de chocs, toutes les pièces le composant sont modifiées.



Voir les fonctions Amortisseur de chocs, Corps, Chaton, Lyre. Pierre.

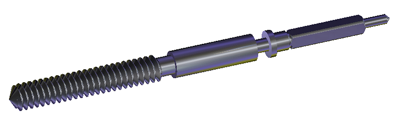

Composant tige de remontoir (2322)

Le composant tige de remontoir a été ajouté.

Voir la fonction Tige de remontoir.


Contour auto (2287)

Le format d'export des points des machines à mesurer OGP a été ajouté à la fonction.

Voir la fonction Contour auto.



CINEMATIQUE

Zone de contact (2328)

Cette fonction permet de générer la zone de contact sur une entité d'un mécanisme selon les configurations enregistrées dans l'entité animation cinématique.



Voir la fonction Zone de contact

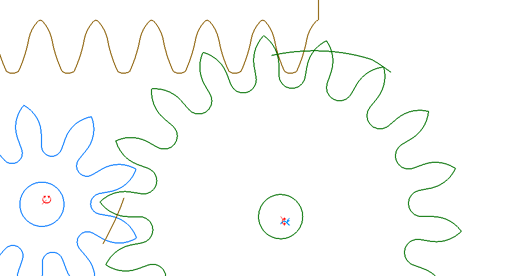

Ligne d'engrènement (2337)

Cette fonction permet de générer la ligne d'engrènement entre deux entités d'un mécanisme selon les configurations enregistrées dans l'entité animation cinématique.

Voir la fonction Ligne d'engrènement


Remplace pièce (1061)

Lors du remplacement d'une série de pièces par une autre, les attributs de cinématique sont conservés.

Voir la fonction Remplace pièce



FEM

Suppression contour 2d après la création d'un maillage (2317)

Ce flag permet de spécifier si le contour 2d de création d'un ressort sera supprimé ou pas après la génération du ressort par la fonction Création maillage.

Voir la fonction Suppression 2d FEM on/off


Déplacement d'un ressort

Lors du déplacement ou de la copie d'un ressort, le contour affiché (déformé ou d'origine) est utilisé.


MISE EN PLAN

Représentation des lignes cachées

Les lignes cachées utilisent les paramètres donnés pour les traits moyens.


CONVERSION STL

Le module de conversion STL binaire en lecture et écriture a été modifié pour le support des couleurs.





Voir la fonction Sauver STL binaire


CONVERSION Flare3D

Lecture et écriture d'une scène 3D ainsi que la cinématique ou le montage/démontage au format du logiciel Flare 3d qui permet d'afficher des scènes et des animations avec une tablette iPad, Windows ou Android.

Voir les fonctions Lire Flare 3D , Sauver Flare 3D


CONVERSION SolidWorks

Amélioration du transfert vers SolidWorks.
Le transfert vers SolidWorks utilise moins de ressources système pendant le transfert, permettant ainsi le transfert de gros assemblages.



CONVERSION Creo2

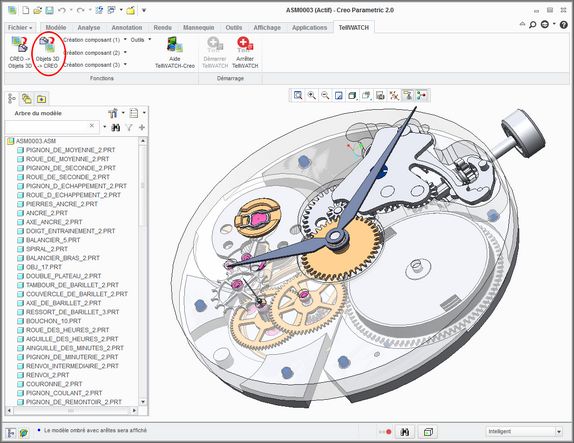

Ce module de liaison avec Creo2 contient des fonctions de transfert d'objets volumiques de Creo2 Parametric vers TellWatch et de TellWatch vers Creo2 Parametric. Ce module permet également de créer des composants horlogers 3D directement dans Creo2 Parametric soit dans un dessin de Pièce, soit dans un dessin d'Assemblage.

Lecture d'un dessin dans TellWatch



Transfert des objets de la sélection dans Creo2.

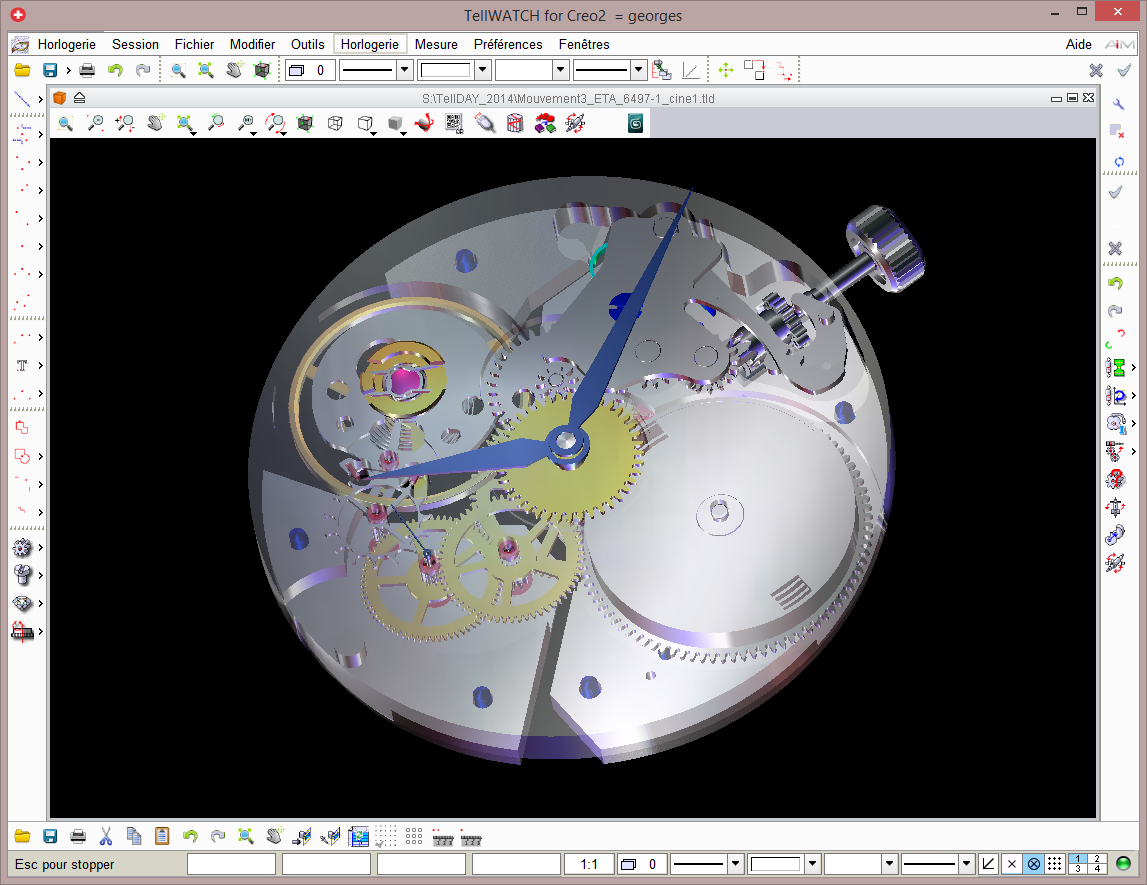

Création d'un composant TellWatch, une roue dans cet exemple, et génération dans Creo2.



Voir le manuel Interface Creo2

CONVERSION DWG/DXF

Conversion de l'entité FACE de DWG/DXF en Facette 3D.

Voir l'option libellée (2) des options de lecture DWG/DXF.


INSTRUCTIONS MACRO

Les instructions macro suivantes ont été ajoutées ou modifiées.



SAVE TYPE "FL3D",File$;Err

Enregistrement d'un fichier 3d au format Flare 3D

SAVE TYPE "[SEL]FL3D",File$;Err

Enregistrement des objets de la sélection dans un fichier au format Flare 3D

CIN PLAY INIT

Initialisation d'une entité 'Animation cinématique' avant une lecture ou une modification.

BITMAP REPLACE COLOR

Remplacement d'une couleur par une autre dans une image bitmap.

CLIPBOARD TO FILE

Copie du presse papier courant dans un fichier.

CHAMFER3D

Création d'un chanfrein sur une arête, une boucle ou une face d'un objet.

CINEMATIC ADJUST

Ajustement d'une pièce contre une autre par contact pendant la création d'une cinématique.

ATTRIB MODIFY ENTITY

Modification d'un attribut entité de dessin.

ATTRIB STAT ENTITY

Retourne les paramètres d'un attribut entité de dessin.

MATERIAL PACK

Compression de la table courante des matières en supprimant les matières non utilisées par le dessin courant.
