Bulletin d’information TellWatch 2015

Système

Extension unique

Ce flag permet de forcer une extension unique lors de l'enregistrement d'un fichier de dessin ou paramétré. Si le flag est activé il n'est plus possible d'avoir des fichiers de dessin ou paramétré avec des extensions associées. Par exemple si l'on enregistre un dessin avec une extension .tldz et que le même nom de fichier avec une extension .tld existe, le fichier avec l'extension .tld sera remplacé par le nouveau dessin avec l'extension .tldz.

Voir la fonction Extension unique on/off .

Modification des licences de l'utilisateur

Cette fonction permet de modifier les licences demandées au serveur de licences pour l'utilisateur.

Voir la fonction Licences utilisateur .

Mode de lecture des anciens dessins

Un nouveau mode de lecture par 'plume et couleur' a été ajouté pour permettre la lecture des couleurs de plumes et les couleurs des anciens dessin. La couleur des plumes est affectée aux largeurs et les 50 couleurs des versions précédentes sont mappées sur les couleurs 11 à 61. Ce mode n'est fonctionnel que si la fonction Couleurs par largeur est activée.

Voir la fonction Mode lecture anciens dessins

Interface

Arrondi d'affichage des coordonnées

La touche 'Modif' de la souris sur la zone d'affichage des coordonnées du curseur permet d'accéder directement à la fonction de modification de l'arrondi d'affichage des coordonnées du curseur.

Voir la fonction Arrondi d'affichage des coordonnées .

Choix couche

La fonction 'Choix couche' affichée au bas du bureau indique avec l'icône que toutes les entités du dessin sont visibles et avec l'icône que des entités du dessin se trouvent dans une couche cachée.

Voir la fonction Choix couche.

Déplacement du curseur

La touche [Shift] du clavier permet le positionnement du curseur sur la grille si elle est déclenchée et le positionnement libre si la grille est enclenchée.

Voir la page Raccourcis du clavier .

Mode du curseur

La touche [t] du clavier permet la modification du mode du curseur entre grille off, grille on et auto point pendant l'entrée ou la modification des entités du dessin.

Voir la page Raccourcis du clavier .

Général

Nom des pièces

Le nombre de caractères du nom des pièces et entités du dessin est passé de 25 caractères à 120. Ce changement est actif pour toutes les entités avec un nom associé.

Voir la fonction Sélection -> pièce .

Liste Undo/Redo

La liste se positionne désormais sur la dernière modification effectuée. Voir la fonction Liste Undo/Redo .

2D

Grille pythagoricienne

Affichage et positionnement sur une grille pythagoricienne lors de la création et du déplacement de pièces.

Voir les fonctions Grille pythagoricienne on/off, Origine grille pythagoricienne et Paramères grille pythagoricienne .

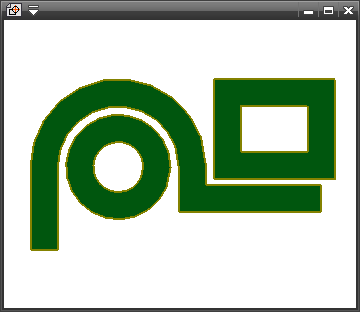

Ligne large

Conversion et modification des lignes larges ainsi que l'export en DXF/DWG.


Voir la fonction Ligne large .

Supp/Modif intérieur et Supp/modif extérieur (535 et 536)

Suppression de la partie intérieur ou extérieur définie par deux points sur une entité du dessin.

Voir les fonctions Supp intérieur et Supp extérieur .

Supp/modif intérieur 2 points et Supp/modif extérieur 2 points (2373 et 2374)

Suppression ou modification de la partie intérieur ou extérieur définie par deux points sur une entité du dessin.

Voir les fonctions Supp intérieur 2pts et Supp extérieur 2pts .

3D

Réduction des facettes d'un maillage 3d

Cette nouvelle fonction permet de réduire le nombre de facettes d’une entité maillage 3d.

24000 facettes

8000 facettes

Voir la fonction Réduction maillage 3D .

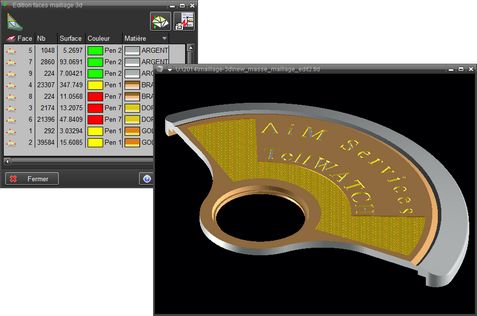

Edition d'un maillage 3d

L'édition d'un maillage 3D permet de définir des surfaces et de modifier les attributs graphique associés. Lors de l'édition d'un maillage il est possible de rechercher les facettes sur un même plan ou sur une même surface et de modifier leur identifiant.

Voir les fonctions Edition maillage 3D, Facettes sur le même plan, Facettes sur la même surface

Plan de travail sur maillage 3d

Le plan de travail peut s'accrocher au repère associé à un maillage 3D . Ce plan peut être lié .

Voir les fonctions Plan par objet et Plan interactif .

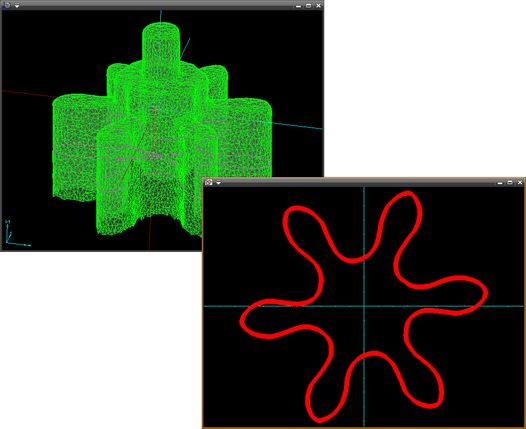

Coupe d'un maillage 3d

Coupe et génération du plan de coupe d'un maillage 3d.



Voir le tutoriel Reconnaissance denture .

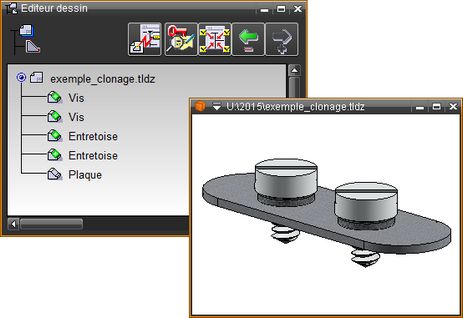

Clonage objets

Nouvelle fonction pour regrouper (cloner) les objets identiques de la sélection. Cette nouvelle fonctionnalité est très utile lors de la conversion au format Flare3D.

Voir les fonctions Clonage objets et Déclonage objets .

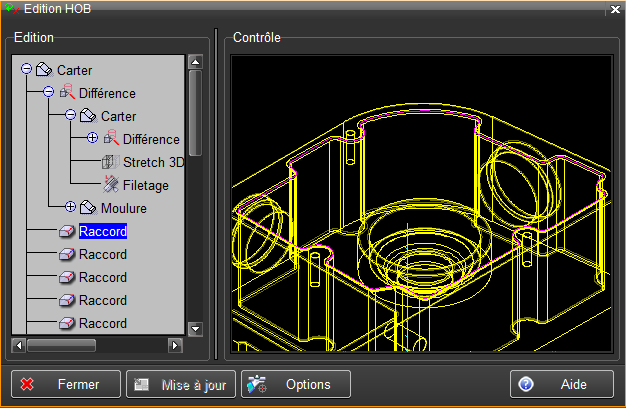

Raccord

Création de raccords (ou "arrondis", "congés") sur un objet volumique, modifiables lors de l'édition de l'arbre de construction.

Voir la fonction Raccord .

Matières sur pièces 3D

Les fonctions Matière objet et Matière objet+face peuvent désormais s'appliquer directement à tous les objects contenus dans une pièce 3D.

HORLOGERIE

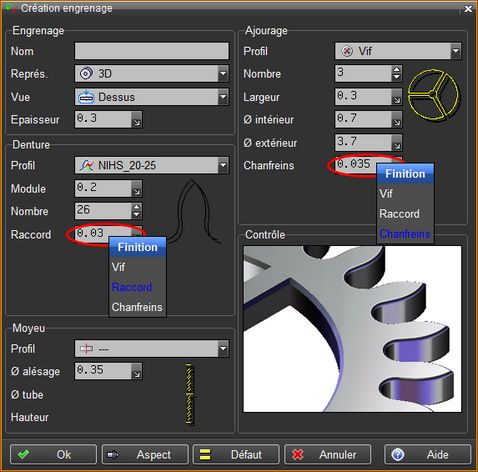

Chanfreins et raccords intégrés

Les fonctions Chanfrein et Raccord sont intégrées aux masques de création des composants engrenage et engrenage intérieur .





CINEMATIQUE

Macros

Exécution d'une macro dans une animation cinématique

Voir la page du manuel animation cinématique sous Exécution d'une macro .

Interactivité

Modification interactive de la position d'une pièce dans un mécanisme enregistré dans une entité animation cinématique. Cette fonction est accessible directement dans la fenêtre de l'animation cinématique.

Voir la page du manuel Animation dynamique.

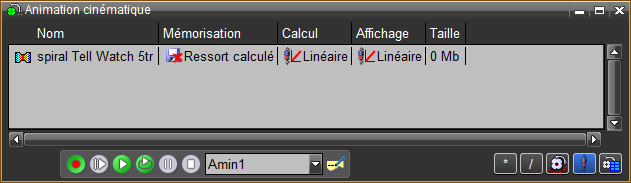

Gestion des ressorts

Ajout de la gestion des ressorts d'une animation cinématique.

Voir la page du manuel Animation cinématique .

FEM

Calcul des ressort non-linéaire

Il est possible de calculer les ressorts en mode linéaire et non-linéaire. Le mode non-linéaire est important pour tous les calculs de ressort avec une grande déformation. Le mode non-linéaire n'est disponible que sur les machines Windows 64 bits.

Ressort calculé en mode non-linéaire

Ressort calculé en mode linéaire

Voir la page du manuel Modif param FEM .

MISE EN PLAN

Adaptation des fonctions de Cartouche et de Nomenclature

Voir en particulier les fonctions Cartouche de nomenclature et Nomenclature .

De nouvelles pages sont ajoutées au manuel : Liaisons textes/formats et Texte informé .

CONVERSION FLARE 3D

Enregistrement au format Flare 3D

L'enregistrement au format Flare 3D prend en compte les objets clonés pour diminuer la taille de la définition des objets. Les paramètres UV des surfaces plates et courbes sont transférés pour permettre l'application de textures. Il est également possible de transférer les déformations des ressorts en utilisant le visualiseur 'Tell View' disponible auprès d'AiM.

Voir les fonctions Sauver Flare 3D, Options Flare 3D .

CONVERSION 3DS Max

Transfert des pas intermédiaires

L'option d'affichage ou pas des pas intermédiaires d'une animation cinématique est active lors du transfert vers 3DS Max.

Voir la page du manuel animation cinématique sous Pas intermédiaires .



CONVERSION PLY 3D, OBJ, OFF et TRI

Lecture et écriture de fichiers

Lecture et écriture d'objets 3d, de maillages 3d ou facettes au format PLY (Polygon File Format). PLY est un format de fichiers de données 3d connu sous le nom de 'Polygon File Format' ou le 'Stanford Triangle Format'. Ce format a été principalement conçu pour enregistrer des données 3d provenant de scanner 3d. Le format du fichier existe en une version ascii et une binaire. TellWatch supporte ces deux formats.

Voir les fonctions Lire PLY 3D, Sauver PLY 3D .


Lecture et écriture d'objets 3d, de maillages 3d ou facettes au format OBJ. Ce format de fichiers de données 3d contient la description d'une géométrie 3D. Il a été défini par la société 'Wavefront Technologies'. Il permet de définir des pièces et de leur associer une matière décrite dans un fichier associé au format .mtl qui est également reconnu par TellWatch.

Voir les fonctions Lire OBJ, Sauver OBJ .


Lecture et écriture d'objets 3d, de maillages 3d ou facettes au format TRI. Ce format de fichier de données 3d est connu sous le nom de 'Triangulate Polygon File Format'. Ce format a été principalement conçu pour enregistrer des données 3d provenant de scanner 3d.

Voir les fonctions Lire TRI, Sauver TRI .


Lecture et écriture d'objets 3d, de maillages 3d ou facettes au format OFF (Object File Format). OFF est un format de fichiers de données 3d contenant la description d'une géométrie 3D et permet d'associer une couleur aux facettes.

Voir les fonctions Lire OFF, Sauver OFF .


CONVERSION SolidWorks

Traitement des contours et des régions d'esquisse pour les fonctions d'extrusion et de révolution dans la lecture des objets SolidWorks vers TellWatch.

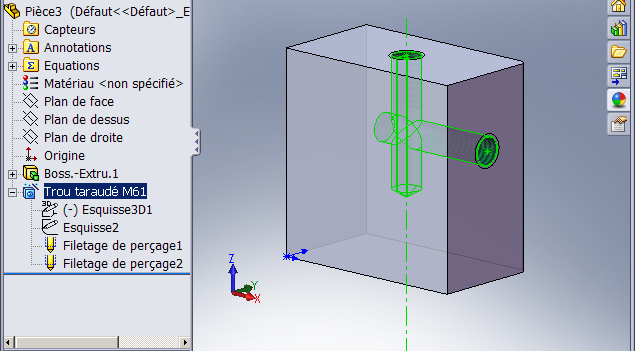

Traitement de la fonction "Perçage simple" dans la lecture des objets SolidWorks vers TellWatch .

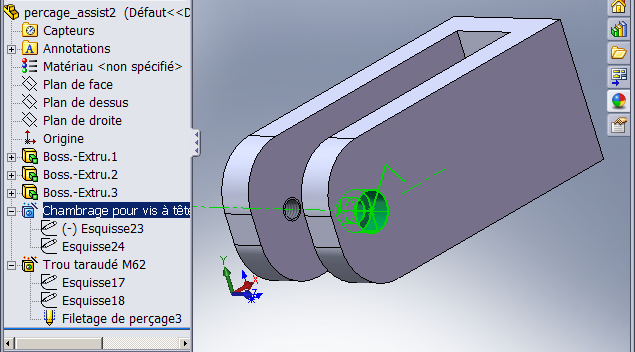

Traitement de la fonction "Perçage assisté" (Assistant de perçage) dans la lecture des objets SolidWorks vers TellWatch .



De nouvelles options ont été ajoutées pour lecture des objets SolidWorks vers TellWatch, voir les options de lecture SolidWorks .

CONVERSION Creo2, Creo3

Fonction de transfert de toutes les courbes esquisse des pièces d'un assemblage de Creo2,Creo3 vers TellWatch.

Elle permet de créer dans TellWatch de la géométrie qui sera utilisée pour une analyse cinématique.



Voir la fonction Toutes esquisses -> TellWatch.

Fonction de génération d'une courbe esquissée d'une dent d'engrenage.

Voir la fonction Dent d'engrenage.

CONVERSION DWG/DXF



Support en lecture de la version 2013 d'un fichier DWG/DXF (Autocad 2013, 2014, 2015).

Conversion de l'entité SUBDIVISION (Maillage) de DWG/DXF en Maillage 3D .

CONVERSION STEP



Dans la l'import d'un fichier STEP ou SAT, des entités maillages 3D sont créées si la conversion en objet 3D n'est pas possible.

Dans un fichier STEP, lecture des pièces dont le nom comporte des accents.



IMAGES HDR (High Dynamic Range imaging )

Format d'image HDR

Le format d'image HDR, principalement utilisé en photographie et pour les texture est supporté en lecture.



IMAGES BPG (Better Portable Graphics)

Images BPG

Le format BPG, basé sur la norme vidéo HEVC, compresse mieux que JPEG et supporte la transparence ainsi que la compression sans perte. Ce format récent (2014) est techniquement supérieur à tous les formats existant mais encore peu utilisé.

JPEG: 32983 bytes                                 BPG: 17003 bytes



Voir la fonction Sauver image .

INSTRUCTIONS MACRO

Les instructions macro suivantes ont été ajoutées.



MACRO SAVE TYPE "OBJ" "PLY" "TRI" "OFF"

Enregistrement du dessin dans les  formats OBJ, PLY ou TRI

BITMAP GET PTR Num;Image,[Err]

Lecture du pointeur d'une image du dessin

BITMAP SET PTR Num;Image,[Err]

Modification du pointeur d'une image du dessin

BITMAP GET RGBA Image,X,Y;R,G,B,A,[Err]

Lecture de la couleur d'un pixel d'une image

BITMAP SET RGBA Image,X,Y;R,G,B,A,[Err]

Modification de la couleur d'un pixel d'une image

CORNER3D Prop,Resol,R,D,Mat,Obj,Sface,Nb,List,[Err]

Création d'un raccord sur une arête, une boucle ou une face plane d'un objet

CIN DEF Type,Num1,[Num¨];[Err]

Ajout de la définition d'une cinématique sur une pièce

MATERIAL PACK

Supprime les matières inutilisées dans le dessin courant

PMESH SFACE NB Nb

Retourne le nombre de surfaces d'un maillage 3d

PMESH SFACE Id,Color,Mat

Ajout des paramètres graphique d'une surface d'un maillage 3d
