Zone pas calculés

 AiM Services
Previous pageReturn to chapter overviewNext page

Dans cette zone il est possible de visualiser tous les pas enregistrés lors de l’animation cinématique. La valeur entre chaque pas est définie lors de l’initialisation de l’enregistrement de l’animation à l’aide de la fonction « Pas Moteur » n°1104.



Il est possible de sélectionner une portion dans la zone des actions permettant de :

-recalculer des coordonnées de la simulation avec un intervalle de pas différent

-rejouer uniquement les pas sélectionnés dans la portion

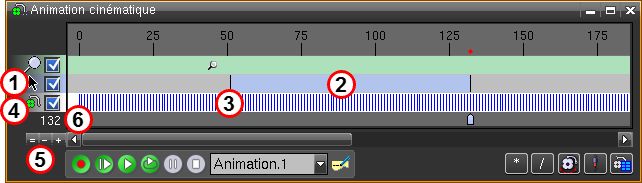

1

Activer l'icone zone des actions

2

Sélectionner une portion de pas à recalculer

3

Dans la zone pas calculer, touche MODIF ->Calcul zone , puis entrer la nouvelle valeur de pas



Permet de recalculer la simulation avec une valeur d’intervalle entre les pas différente, dans la portion sélectionnée.

Permet d’ajouter ou d’insérer des pas calculés à l’animation courante

4

Permet la lecture des pas intermédiaires

5

Ces icônes permettent de zoomer sur les pas calculés. La molette de la souris peut également être utilisée.

6

Numéro du pas en cours de lecture (curseur rouge sur l’échelle des pas)
