Cinématique > Outils > Cinématique auto (1478)

Cette fonction permet de générer de manière automatique les liens cinématiques d'un mécanisme.

Si pièce porteuse de la condition cinématique « MOTEUR » existe elle est automatiquement sélectionnée pour la recherche automatique des liens cinématique, dans le cas contraire il est demandé de sélectionner la pièce moteur.


La reconnaissance des conditions cinématique entre les pièces prend en compte les conditions de positionnement suivantes :
- une roue et un pignon sont tangents sur leurs diamètres primitifs -> ENGRENAGE ou CONTACT
- plusieurs pièces sont concentriques -> ACCOUPLEMENT

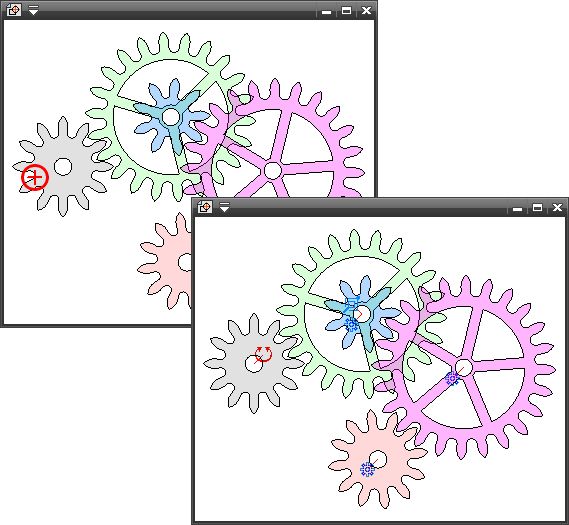

Dans cet exemple la route grise est sélectionnée comme moteur

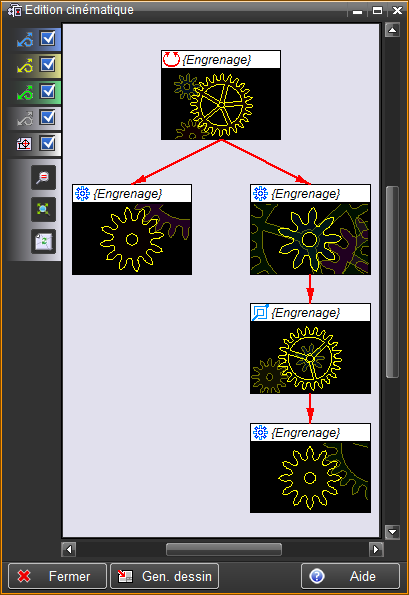

Graphe de la cinématique générée

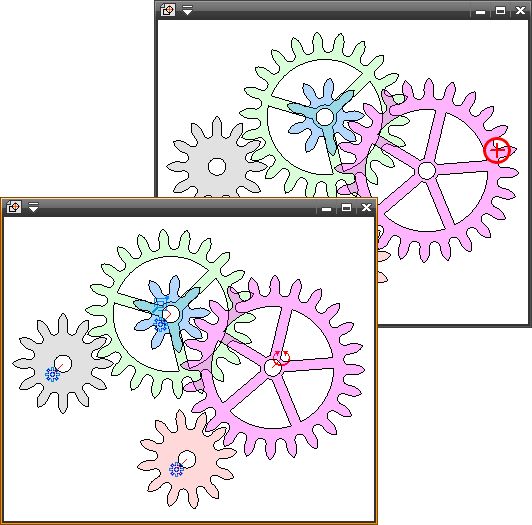

Dans cet exemple la roue violette est sélectionnée comme moteur

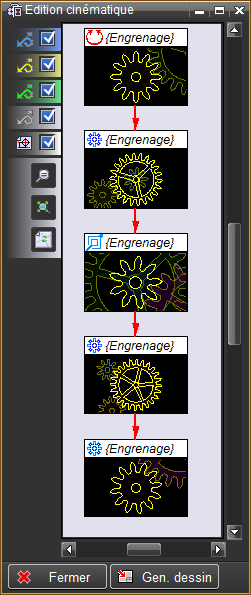

Graphe de la cinématique générée

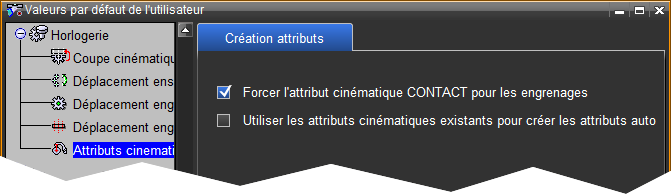

La touche 'MODIF' de la souris sur la fonction permet d'accéder directement aux valeurs standard par défaut de l'utilisateur pour la modification du type engrenage ou contact lors de la génération automatique de la cinématique.
