Etape 3 : Choix norme et vue

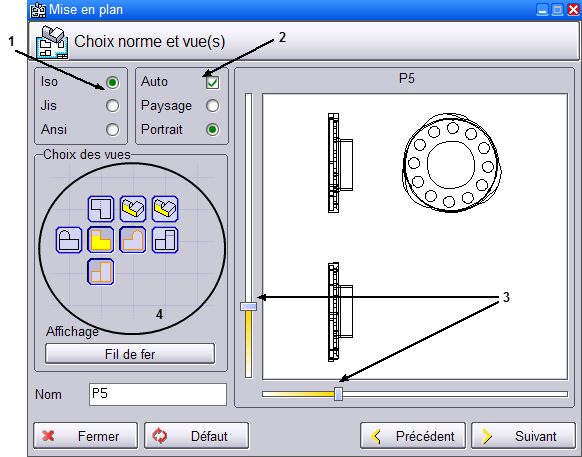

Les actions nécessaires à cette étape sont les suivantes.

1- Choix de la norme

2- Choix de l'orientation

Paysage ou portrait. Si le choix est « Auto »,  le système détermine l'orientation en fonction de l'encombrement des zones vues.

3- Gestion de l'espace entre les vues avec les curseurs

Plutôt rapproché pour des vues d'ensemble, au contraire espacé pour des vues de détail afin d'insérer la cotation et les informations nécessaires.

4- Choix des vues à insérer

Cliquer sur les icones pour activer ou désactiver les vues.

a. Le menu déroulant permet de modifier l'affichages de toutes les zones vues.

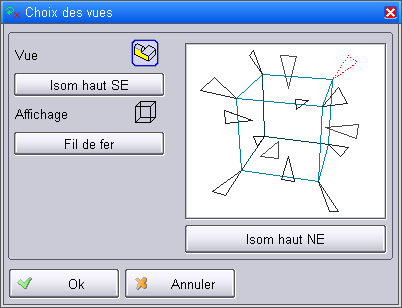

b. En cliquant avec la touche MODIF de la souris sur une vue ou un point d'intersection de la grille, la fenêtre ci-dessous s’affiche et le choix d’une nouvelle vue  ou de modification de la vue existante est possible.

Suivant

Pour passer au Choix cadre et cartouche, cliquer Suivant.
