Etape 4 : Choix cadre et cartouche

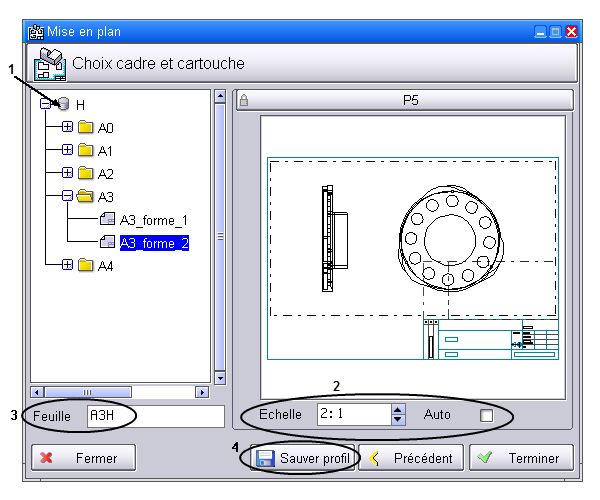

Les actions nécessaires à cette étape sont les suivantes.

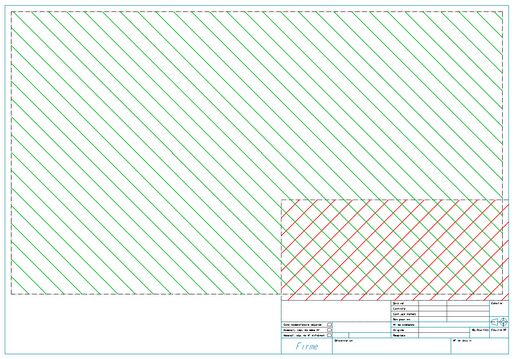

1- Choix de la feuille

Les feuilles (cadre et cartouche) sont stockées dans les répertoires « ../init/cartouche/.../H/... », avec H ou V selon l'orientation choisie a l'étape précédente.

2- Choix de l'échelle de représentation

Par défaut une échelle est proposée en fonction du cartouche choisi et de l'encombrement des vues. Il est possible de la modifier.

Cette échelle est conservée avec la mise en plan, elle influence le traitement des hachures. Voir la fonction Echelle globale mise en plan .

3- Nom de la feuille

Les feuilles (des symboles visibles dans la Fenêtre mise en plan), sont nommées automatiquement avec le nom du dernier répertoire et l'orientation, par exemple « A3V ».

Dans le cas où la feuille est ajoutée à une mise en plan courante, une numérotation complète le nom proposé, par exemple « A3V-2 ».

Ces noms sont visibles lors de l'impression en paquets.

4- Sauver le profil

Les paramètres, tels qu'ils viennent d'être définis dans l'assistant de création de mise en plan, peuvent être sauvegardés en cliquant sur « Sauver profil ».
Ce fichier est sauvegardé avec une extension « .tlds » sous le répertoire « ../init/drawing-sheet ».

Suivant

Ensuite passer à l'étape Génération des vues avec le boutonTerminer.
