Etape 5 : Génération des vues

Etape 5 : Génération des vues

Dans cette étape les vues contenant les différentes projections sont calculées.

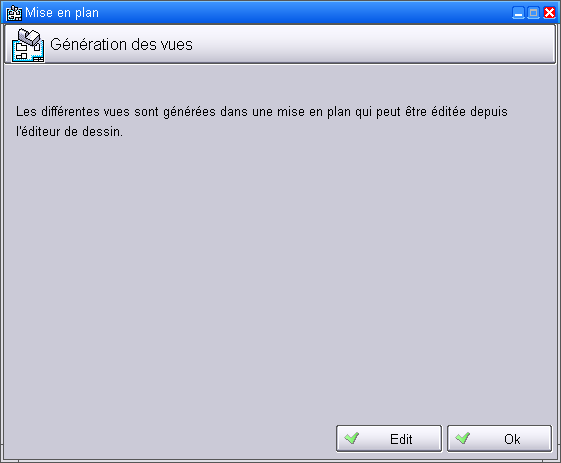

Avec « Ok » la fonction est terminée: La mise en plan est créée, mais elle n'est pas éditée immédiatement.
Pour afficher les différentes mise en plan, il faut les sélectionner dans la Fenêtre mise en plan.

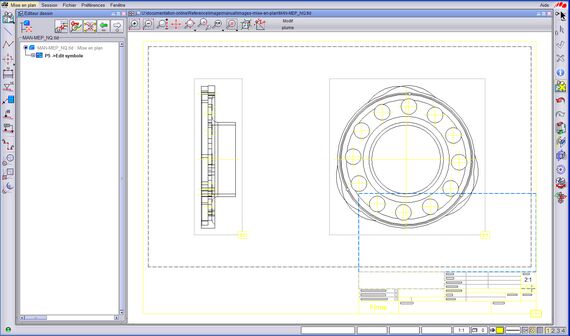

Avec la fonction « Edit » il est possible d'éditer la mise en plan dans une fenêtre 2D et d'atteindre directement l'environnement "Mise en plan" (environnement de lancement défini dans les options de Mise en plan).

Modifications

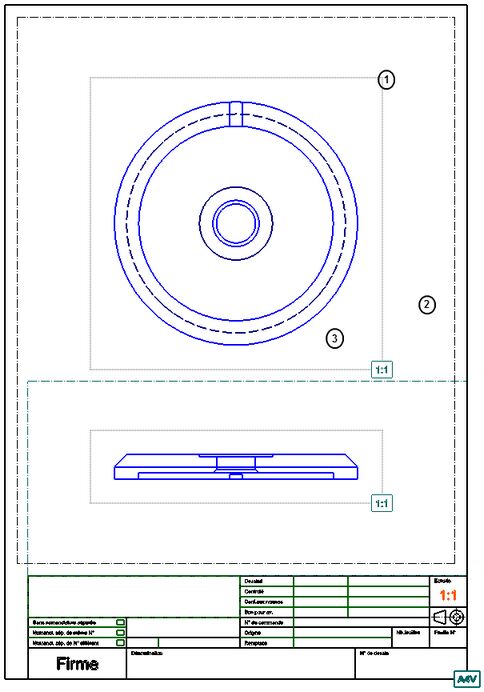

1- A l’aide de la touche MODIF de la souris sur le cadre (ou contour de clipping) d'une zone vue, le cadre peut être redimensionné. Voir Modification du cadre.

2- Avec MODIF après avoir sélectionné une zone vue, le menu contextuel d'une zone vue s'affiche:

3- Avec MODIF à l'intérieur de la zone vue, les Paramètres de zone vue sont affichés.

Ajout de feuilles

Il est possible d'ajouter des feuilles à la mise en plan courante en activant à nouveau la fonction mise en plan.

Cette fonction peut être activée en cliquant avec la touche SELECT de la souris sur le bord d'une feuille (ou cadre).
