Haut <-> bas

Le système génère automatiquement un texte lors de la création d'une zone vue à partir d'une ligne de coupe, par exemple « Coupe A-A ». Les labels placés sur les coudes de la ligne de coupe sont aussi générés automatiquement.

Ces textes peuvent être déplacés librement avec la fonction Déplace élément du menu contextuel.

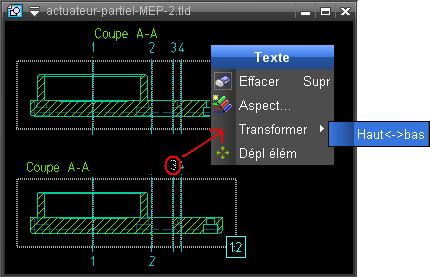

La fonction « Haut<->bas » fait sauter les textes de la sélection entre le haut et le bas de la zone vue ou zone vue multiple, tout en conservant leur alignement en X et la distance en Y. Par exemple, il est possible de modifier la longueur d'un trait d'axe entre zones vue, puis d'appliquer la fonction « Haut<->bas » une ou deux fois pour que le texte soit correctement positionné.
