Dessin > Modification > Paramètres ligne de coupe (2382)
|
Le masque de modification des paramètres pour une ligne de coupe brisée s'ouvre en faisant MODIF au milieu d'un de ses segments (MODIF proche d'une extrémité modifie la position d'un point de la ligne, MODIF dans le tiers central d'un segment est un raccourci pour ouvrir les paramètres).

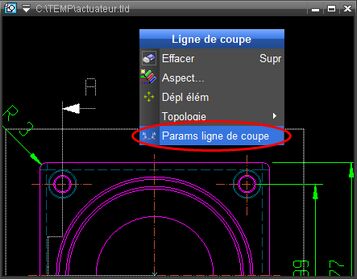

Il est aussi accessible via le menu contextuel, quand la ligne de coupe est sélectionnée, ou encore en installant la fonction 2382. (version 2016)
Ces paramètres agissent sur l'aspect de la ligne de coupe (textes sur les coudes) et sur la zone vue multiple générée avec cette ligne de coupe.
Lignes de coupe ramifiées (horlogerie)
|

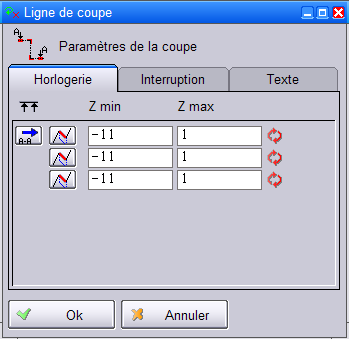

Le premier onglet concerne plus particulièrement l'horlogerie, il permet de définit la "hauteur en Z" des "volets" générés par chaque segment d'une ligne de coupe.
Ceci est particulièrement utile pour les lignes de coupe ramifiées.
Il est alors possible d'affecter des valeurs minimum et maximum pour chaque "volet" correspondant à l'un des segments de la ligne de coupe.
|
Vues interrompues
|

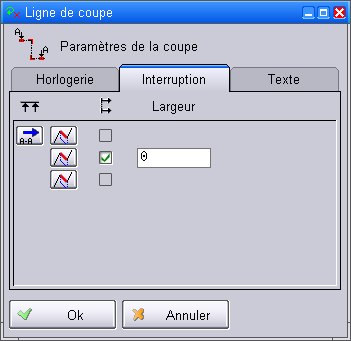

Dans le second onglet, on peut choisir de ne pas générer une ou plusieurs zones vue associées à certains segments de l'axe de coupe.
L'écart entre les zones vue restantes peut être modifié.
|
|

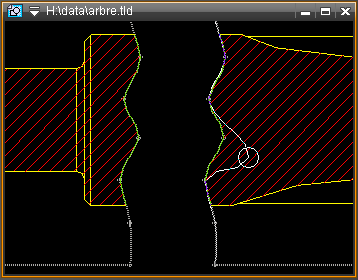

Exemple avec deux interruptions de 10mm de largeur.
Le système a généré des courbes sur les interruptions.
|
|
Les points des courbes peuvent être ajustés, en faisant Modif (MODIF) sur ses points.
Les modifications faites sur une courbe sont immédiatement répercutées sur sa courbe "jumelle", elles restent ainsi semblables.
|
Textes sur les coudes
|
Par défaut, il n'y a pas de texte sur les coudes d'une ligne de coupe.

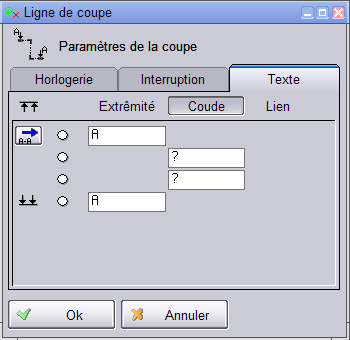

Un clic sur le bouton "Coude" ouvre des zones d'entrée permettant d'associer un court texte à chaque coude.
|
|
Les labels sont reportés sur la zone vue générée à partir de cette ligne de coupe.
|
|
