Volumique > Modification > Plot filet face (303)
|
Modifie l'affichage du filetage ou taraudage associé à une face cylindrique, ceci dans les fenêtres 3D et dans les mises en plan.
Par défaut les traits de filetage ou taraudage sont affichés.
|
| 1. | Une ou plusieurs faces cylindriques porteuses de filetage ou taraudage sont sélectionnées.
Dans cet exemple, le filetage central est choisi. |
| 2. | Validation de la sélection avec ENTER. |
| 3. | Le système ouvre un menu popup : choisir le mode d'affichage. |
|
|

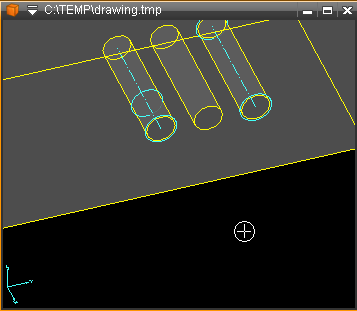

Résultat : il y a toujours un filetage associé à la face cylindrique centrale, mais il n'est plus affiché.
|
L'affichage des traits de filetage peut aussi être désactivé pour une zone vue de mise en plan, dans les paramètres de zone vue.
|
