LIGNE DE COUPE

Cette fonction permet de générer une ligne de coupe.
Cette entité fait partie du groupe ligne de coupe et peut être initialisée en cliquant avec MODIF sur l'icône.

Pendant la création d'une ligne de coupe, les touches clavier suivantes sont actives.

Modification

La fonction Déplace point coupe est accessible en cliquant avec la touche MODIF sur un point ou sur un segment de la ligne de coupe. Un clic proche d'une extrémité déplace un point de la ligne de coupe. En mode mise en plan, un clic dans le tiers central d'un segment est un raccourci pour ouvrir les paramètres de la ligne de coupe.

Mise en plan

Utilisation de la ligne de coupe en Mise en plan (voir Habillage des zones vue et Coupe (mise en plan) ).

Les points d'accrochage 3D et 2D sont également valables comme points de passage de la ligne de coupe.

- Centre d'une arête : touche "," du clavier pour le centre d'un trou par exemple.

- Sommet : "." du clavier.

Point d'accroche automatique sur des axes

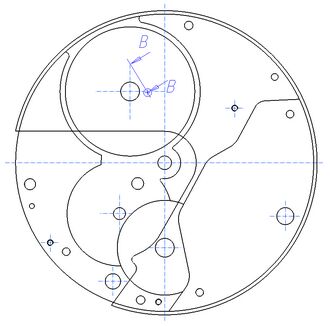

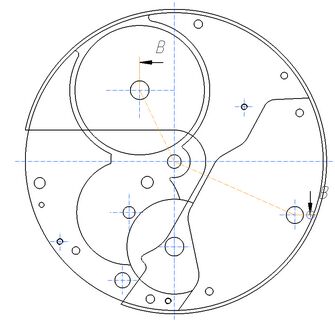

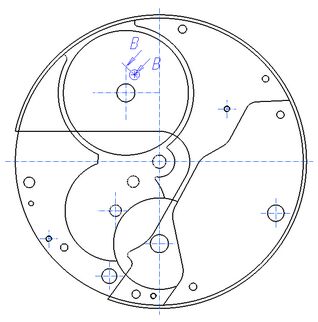

- Pour commencer ou pour terminer la ligne de coupe,  pointer l'extrémité d'un axe, la ligne de coupe s'accroche alors sur cette extrémité :

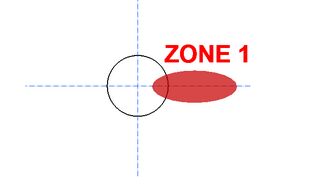

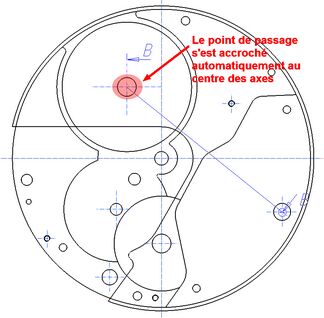

-En pointant entre le milieu et l'extrémité d'un axe (zone 1)ou l'intersection de deux axes, la ligne de coupe s'accroche automatiquement au croisement des traits d'axe :

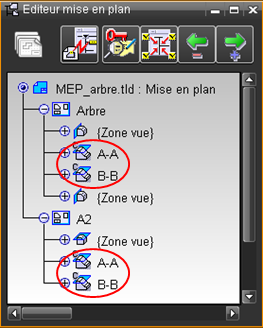

Numérotation des lignes de coupe

La numérotation automatique se fait séparément dans chaque mise en plan (ainsi que dans le dessin modèle).
