Coupe (mise en plan)

Il peut s'agir d'une vue en modes coupe, section ou coupe horlogère, mais aussi d'une vue normale dont les paramètres auront étés créés de cette manière.

	Exemple (affichage « Vue cachée »)

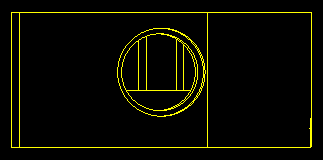

Mode « Vue » Identique à l'affichage standard dans une fenêtre 3D.

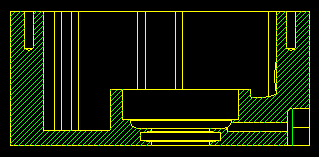

Mode « Coupe » Identique à l'affichage « Coupe » dans une fenêtre 3D. Le plan de coupe est calculé selon la position de la ligne de coupe liée.

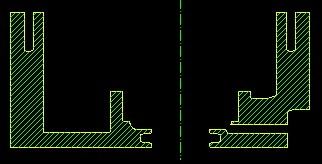

Mode « Section » Les objets avec le drapeau « Ne pas couper » sont représentés seulement s'ils touchent le plan de coupe. Les composants en représentation symbolique doivent avoir leur origine sur le plan de coupe (sauf les composants d’élévation) et leur axe dans le plan de coupe. L'affichage est toujours « Fil de fer ». Un trait d'axe a été ajouté dans l'exemple en cliquant sur un cylindre du trou principal de la pièce.

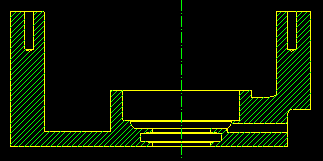

Mode « Section+ » Le système ajoute des traits là où il trouve des arêtes qui ferment des « poches » ou « trous ». Cela donne une meilleure lisibilité au dessin.

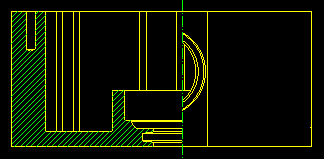

Mode « Mixte » Combinaison dans une zone vue multiple d'une vue en mode « Vue » et une vue en mode « Coupe ». Le système a demandé de montrer un axe, qui doit être vertical ou horizontal. Cet axe est utilisé pour diviser la vue en deux parties, et pour déterminer la position du plan de coupe.
Mode « Horlogerie » Ce mode combine le mode « Section+ » avec un affichage « Vue cachée ». Les objets (non composants) doivent être traversés par le plan de coupe, sinon ils ne sont pas représentés. Les composants doivent avoir leur origine sur le plan de coupe (sauf les composants d’élévation) et leur axe dans le plan de coupe, sinon ils ne sont pas représentés. Ils sont affichés de préférence avec leurs représentations « Coupe » ou « Vue » symboliques (2D).	Exemple horloger
