Volumique > Création > Extraire limit (1084)
|
Permet d'extraire une limitation, c'est-à-dire de créer un nouvel objet à partir d'une « forme » (l'ensemble des faces d'une limitation) d'un premier objet.
La « forme » (l'ensemble des faces de la limitation) choisie doit être limitée par une ou plusieurs boucles intérieures de faces planes.
|

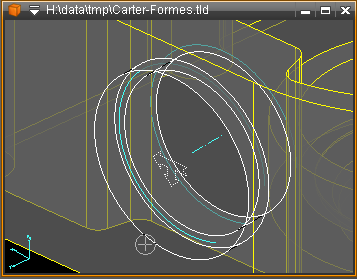

| 1. | Sélectionner les faces de la limitation à extraire (Init limitation).
Dans cet exemple, il s'agit d'un trou entre deux faces planes, porteur d'un filetage. |
|
|
| 3. | Le système demande le plan de référence de l'objet (ou repère objet) à créer.
Dans ce exemple, clic sur le bord du trou propose un repère centré. |
|
|

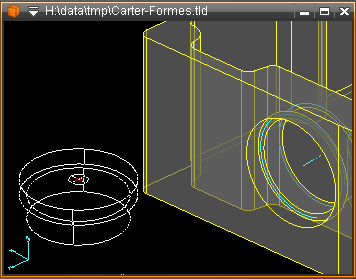

| 5. | Positionner le nouvel objet (curseur dynamique). |
|
|

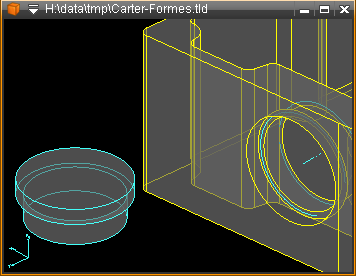

Résultat.
|
|

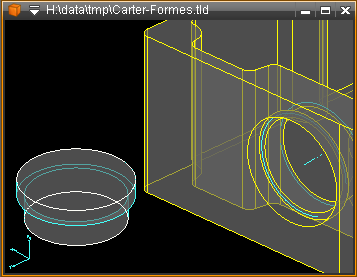

Les faces issues des bords de la « forme » sont automatiquement des « faces de collage » La fonction Face collage (1083) permet de les visualiser, et de modifier ce choix.
Cet objet peut être sauvé en librairie, pour réutilisation par « collage » sur d'autres objets.
|
|
