EDITION CARTOUCHE

 AiM Services
Previous pageReturn to chapter overviewNext page

Outils > Cartouche > Edition Cartouche (1398)

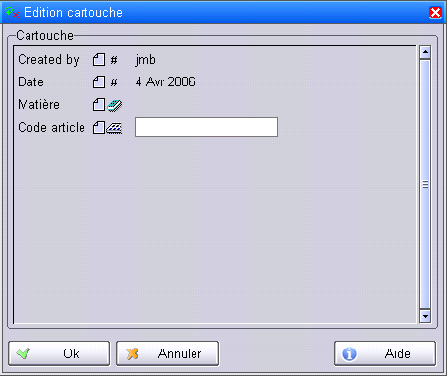

Table des valeurs d'entrée du cartouche.

Permet d'éditer manuellement les variables liées au cartouche.

Définition des symboles de la table des valeurs d'entrée des cartouches.
•Champ avec un code système lié au cartouche du dessin courant.



•Champ avec un code système non lié au cartouche du dessin courant.



•Champ de type glossaire lié au cartouche du dessin courant.



•Champ de type glossaire non lié au cartouche du dessin courant.



•Champ de saisie lié au cartouche du dessin courant.



•Champ de saisie non lié au cartouche du dessin courant.



Les valeurs d'entrée sont propres au dessin et sont intégrées au fichier de dessin.

Les valeurs d'entrée sont lisibles et symbolisées par une icône correspondant au type de données.

La modification d'une valeur du tableau d'édition de cartouche est de manière interactive mise à jour dans le cartouche du dessin.



Les valeurs d'entrée de cartouche d'un dessin sont également éditables au travers de la fonction Fichier système (190).



La taille de la fenêtre d’édition du cartouche est modifiable et est conservée lors du prochain appel de la fenêtre. La position et les dimensions sont enregistrées dans le fichier de définition des fenêtres de l’utilisateur.







Rubriques connexes
Edition Cartouche, Structure cartouche, Cartouche nomenclature, Liaison Texte
