GRAPHE

Cette fonction est accessible également depuis Définition cinématique :

Pour contrôler et améliorer la qualité d’un engrènement il est possible de mesurer la variation de la vitesse angulaire entre deux roues au travers du graphique de cinématique.

Pour cela, lancer la fonction graphe, choisir la roue menante , puis  la roue menée. Le cadre du graphe apparaît alors pour être positionné sur le Desktop, avec les touches " * " et " / " du clavier , il est possible de régler l'échelle.

Aspect

Le graphe étant une entité dans TellWatch, ses attributs d'aspect ont un effet sur l'affichage:

-Plume : affecte la couleur du fond du graphe en mode affichage Plume, si Remplissage ON

-Ligne : permet de prendre les caractéristiques de la ligne choisi pour le bord du graphe.

-Couche : couche d'affectation du graphe

-Couleur : affecte la couleur du fond du graphe en mode affichage Couleur, si Remplissage ON

Modification

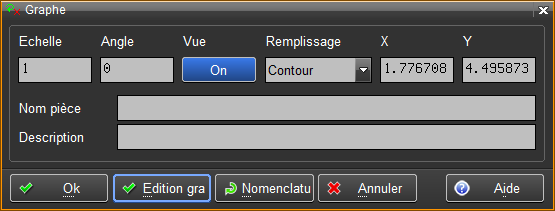

Modif sur le graphe permet :

Position X,Y du graphe.

Paramètre d'échelle, d'angle.

Vue: Affiche ou éteint le contenu du graphe

Remplissage : affecte ou non une plume au fond du graphe

Ok: Valider les modifications

Edition graphe: Lancer l 'édition du graphe

Nomenclature: Éditer les paramètres de nomenclature

Edition

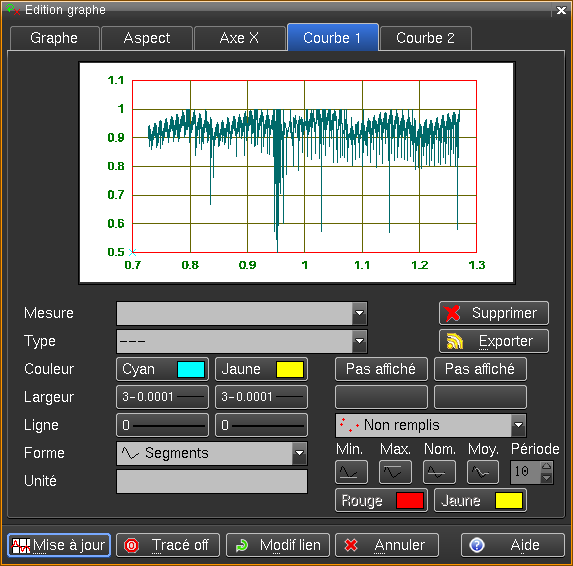

Le graphe permet d'afficher deux courbes différentes entre roue menante et menée.

Graphe

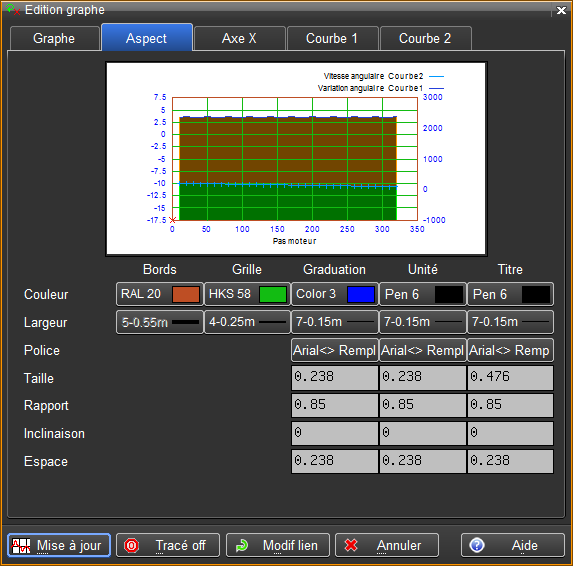

Aspect

Axe X

Courbe1

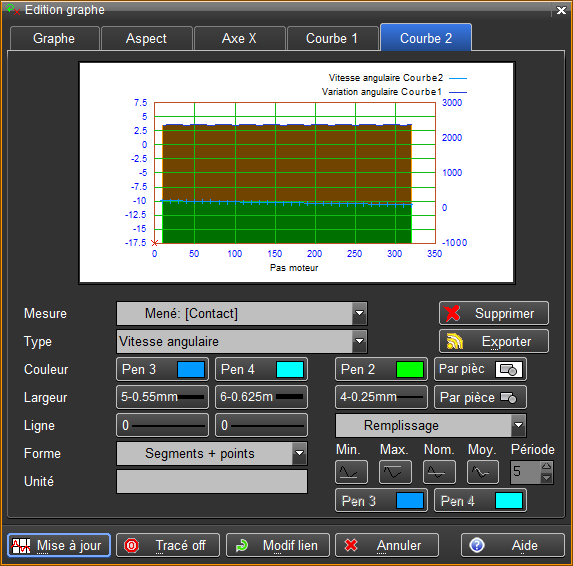

Courbe2

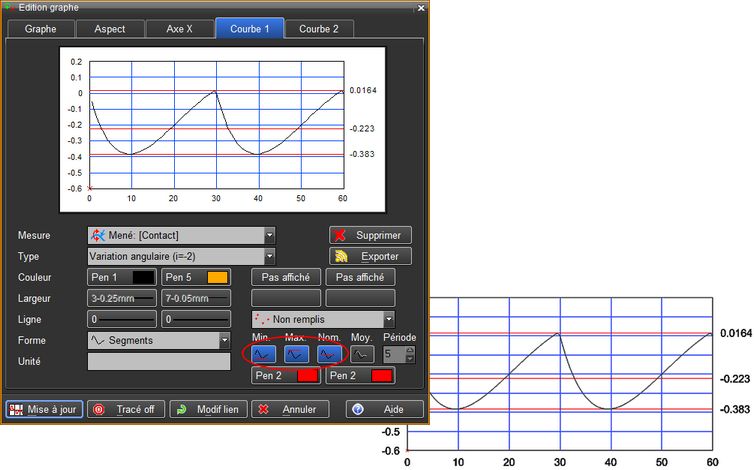

Afin d’améliorer la lecture des valeurs affichées dans les graphiques de cinématique, il est maintenant possible d’afficher des lignes sur la valeur maximum, sur la valeur minimum ainsi que sur la valeur nominale.

Inversion

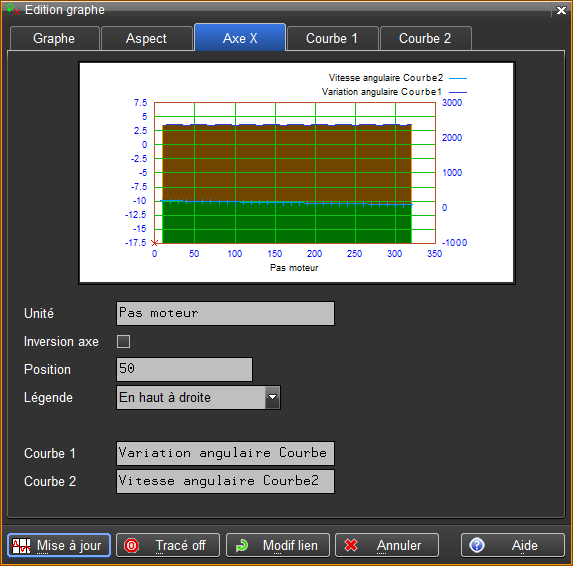

L'option en édition du graphique 'Inversion'  dans l’onglet 'Axe X' permet l'inversion du graphe. Après l’inversion du graphique la ligne rouge de contrôle du défilement est également inversée.

Moyenne

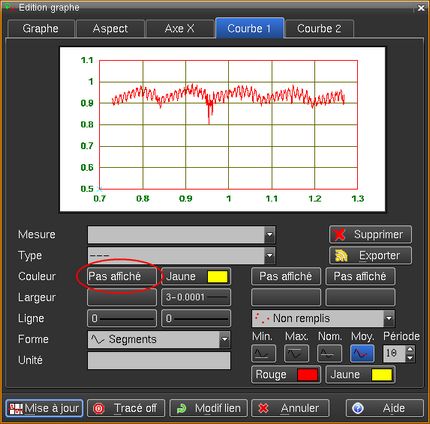

L'option moyenne permet d'afficher la moyenne mobile de la courbe avec une période donnée.

Si uniquement la moyenne mobile est affichée l’affichage des lignes sur la valeur maximum, sur la valeur minimum ainsi que sur la valeur nominale sont réalisés avec les valeurs de la moyenne mobile.

Export

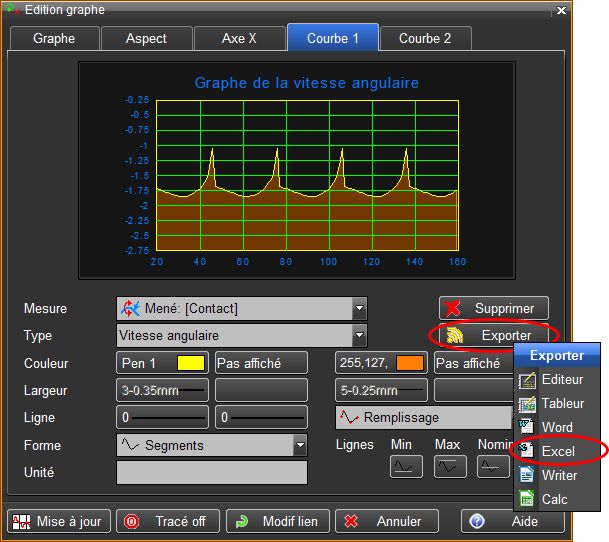

Le bouton 'Export' dans l'index des courbes 1 et 2 permet d'exporter les coordonnées des courbes vers l'éditeur ou le tableur Tell ainsi que vers Word, Excel ou Libre office selon les logiciels installés.

L'exemple démontre un export de la courbe dans Excel.

Exemple

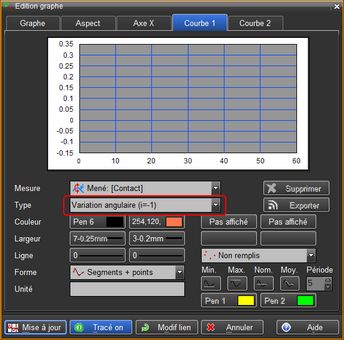

Le graphique est tracé avec une pondération pour le rapport d’engrènement calculé automatiquement (i=-2).

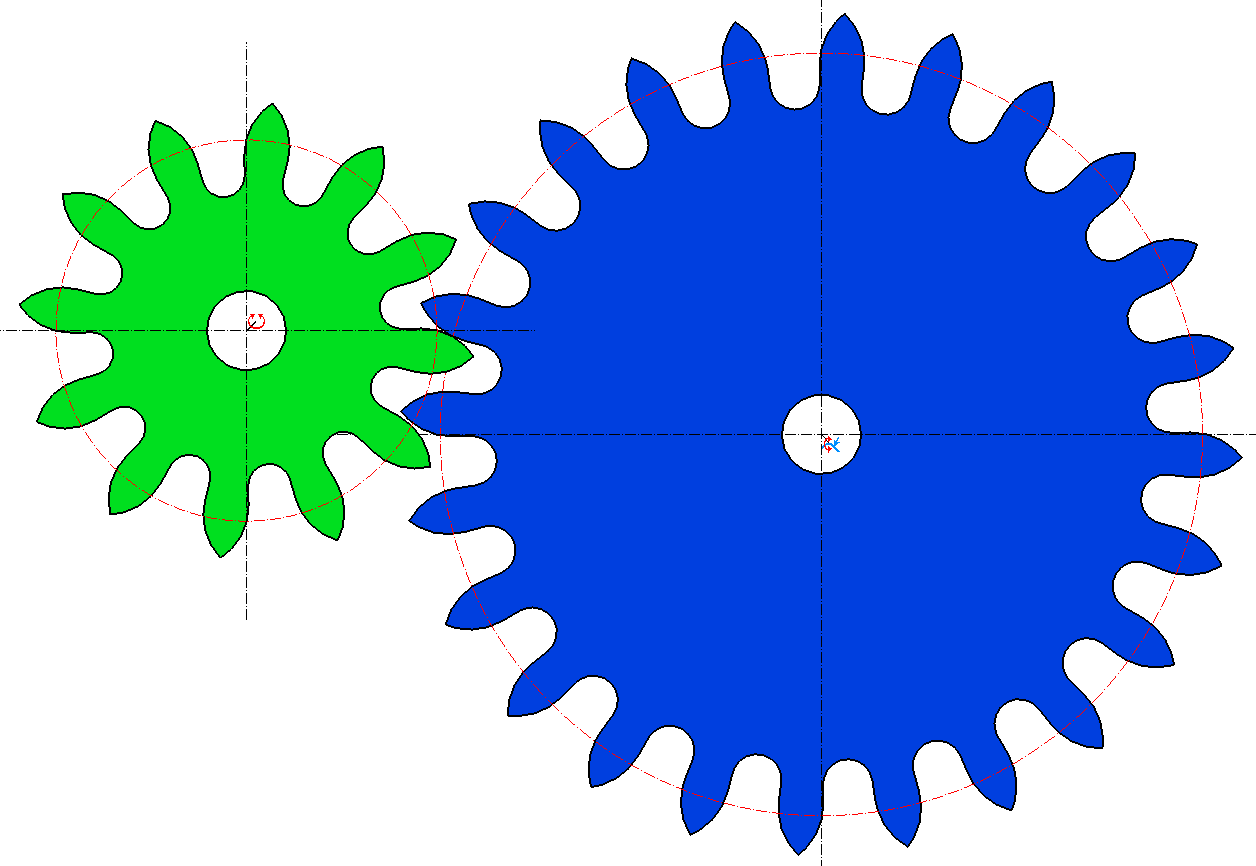

Dans l’exemple ci-dessous, nous effectuons une analyse avec deux roues positionnées avec des entraxes différents l’entraxe primitif (1 et 2).

Le rendement d’un couple dépend fortement de son entraxe et l’on peut constater qu’un écart important peut provoquer des baisses de rendement significatives.

En enregistrant la cinématique simultanément, on visualise l’avancement de la barre de mesure dans le graphique en rejouant la cinématique enregistrée.

Dans le cas de mesures répétées pour sur un même graphique, le bouton « Supprimer » permet de retracer les nouvelles courbes sans les superposer sur les précédentes.

Exemple chaîne inverse

Depuis TellWatch 2010 il est possible de calculer les forces et les moments de forces dans les simulations intégrant des chaînes inverses.
