TABLEAU FEM

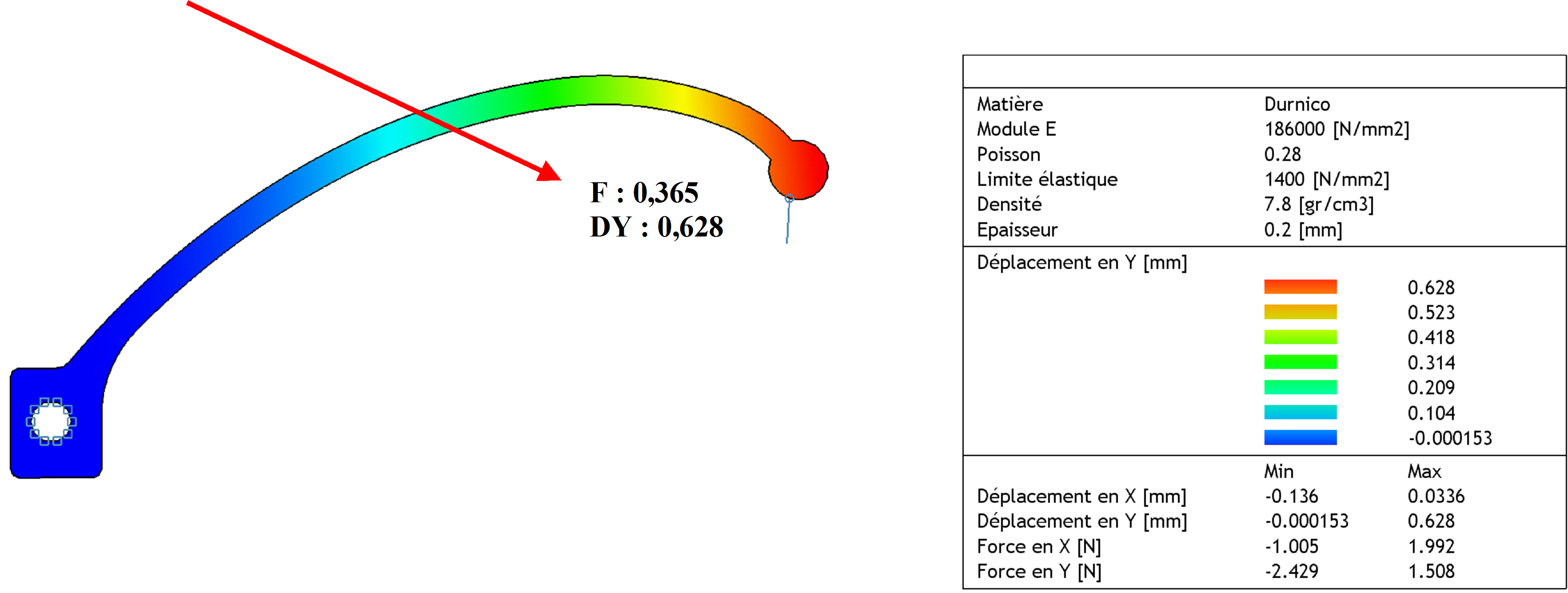

Cette fonction génère dans le dessin une table liée aux résultats des contraintes d’un ressort. Lors d’une déformation interactive (fonction 629) d’un ressort, les valeurs de force et de contrainte choisies sont affichées.

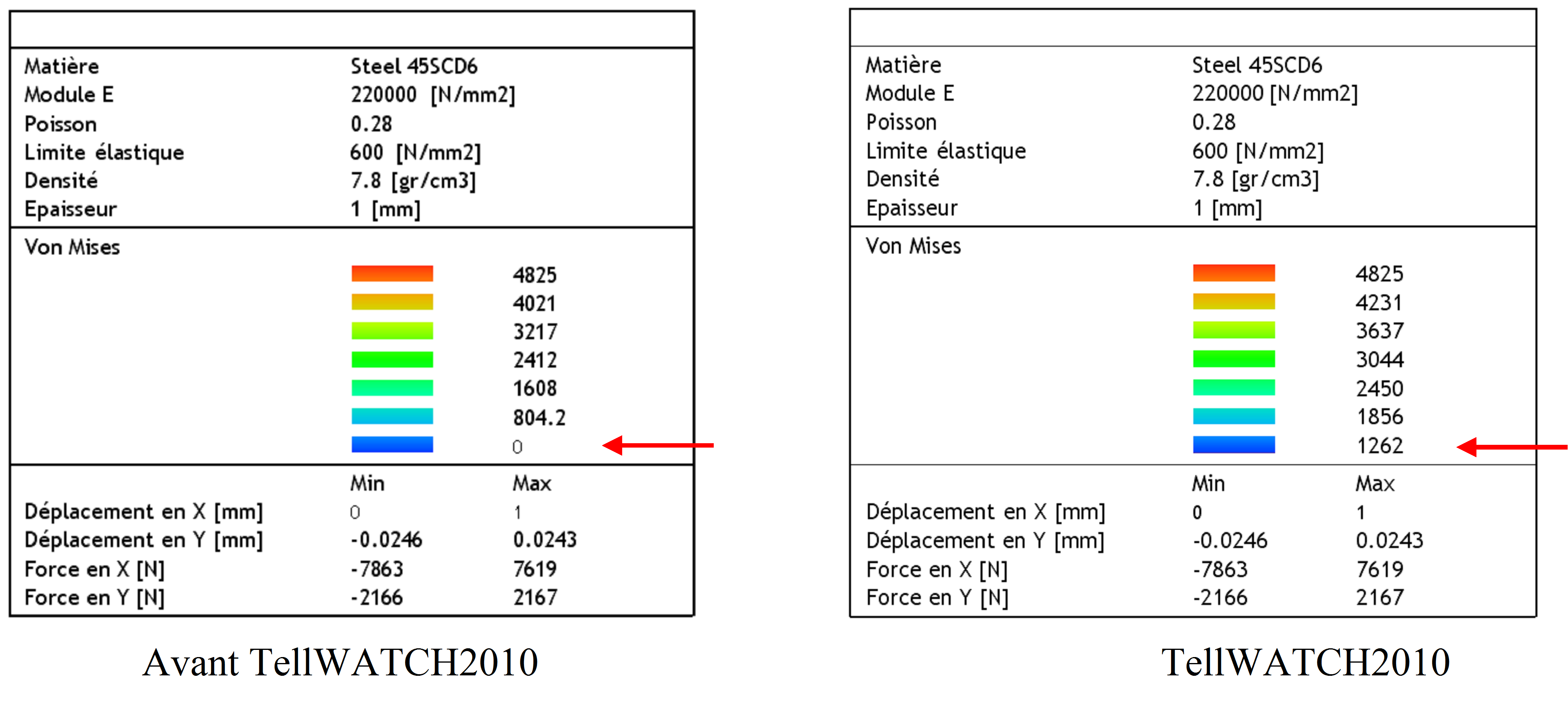

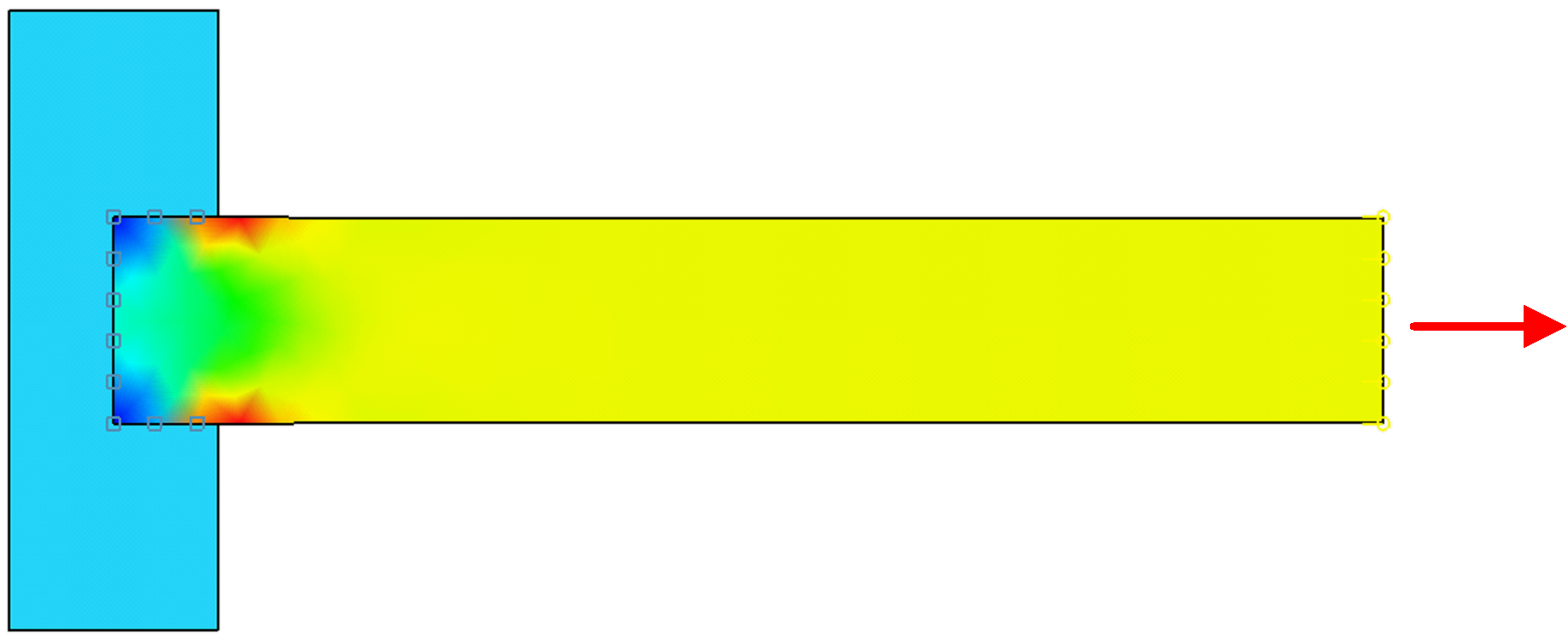

Etalonnage des valeurs « Von Mises »

Lorsque la contrainte minimum n’est pas égale à zéro, l’étalonnage des couleurs commence avec la couleur de la valeur minimum de contrainte.

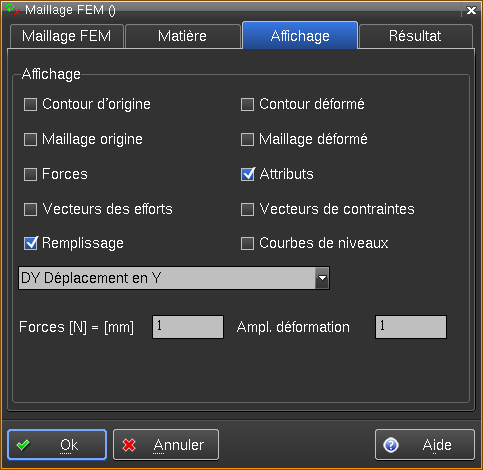

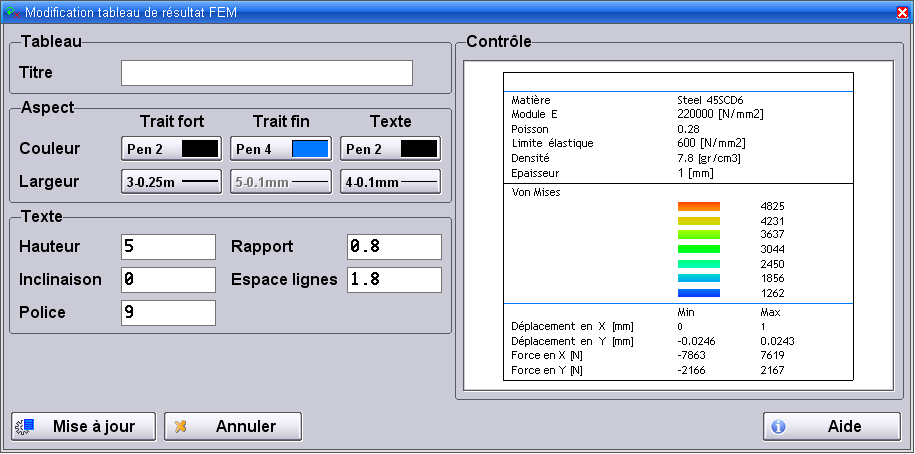

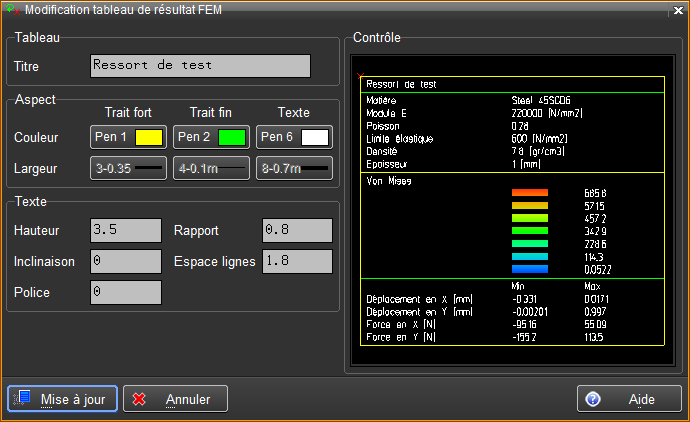

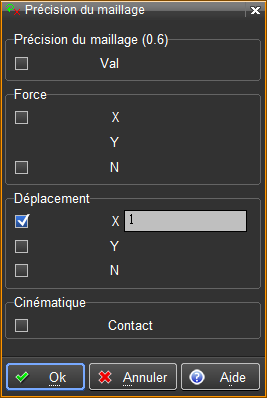

En double cliquant sur le tableau d’affichage des résultats FEM, la fenêtre ci-dessous permet de définir les différents paramètres de présentation.
