Came

Cette fonction permet de créer des composants de type cames.

Came :
Nom : permet de nommer la pièce
Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est vue de dessus ou de dessous

Forme :

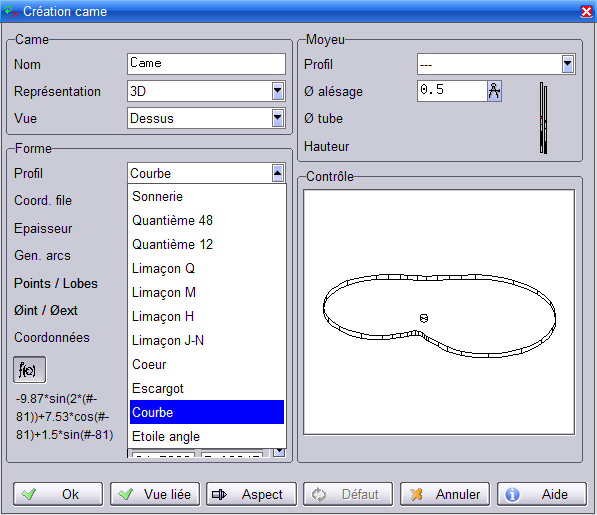

Profil : permet de choisir le type de came
Epaisseur : permet de définir l’épaisseur de la came

Les cames sont des éléments programmés et suivent les variations de leurs différents paramètres.

Description des paramètres par type de came

Sonnerie/Quantième 48/Quantième 12
Epaisseur
Diamètre intérieur
Diamètre extérieur

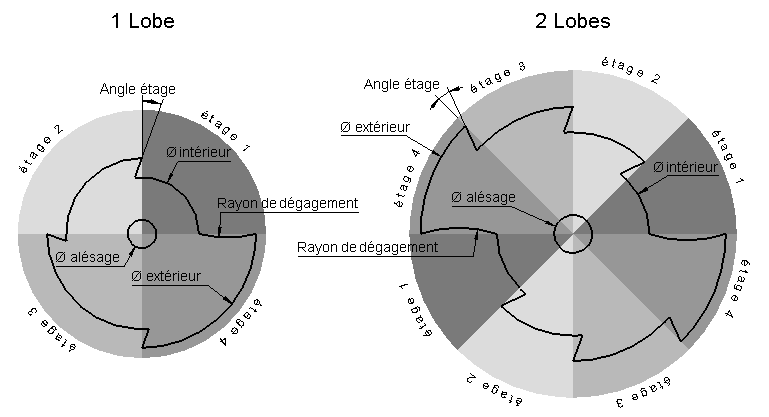

Limaçon Q/Limaçon M/Limaçon H/ Limaçon J-N
Epaisseur
Nombre d’étages
Nombre de lobes
Diamètre intérieur
Diamètre extérieur
Angle étage
Rayon de dégagement

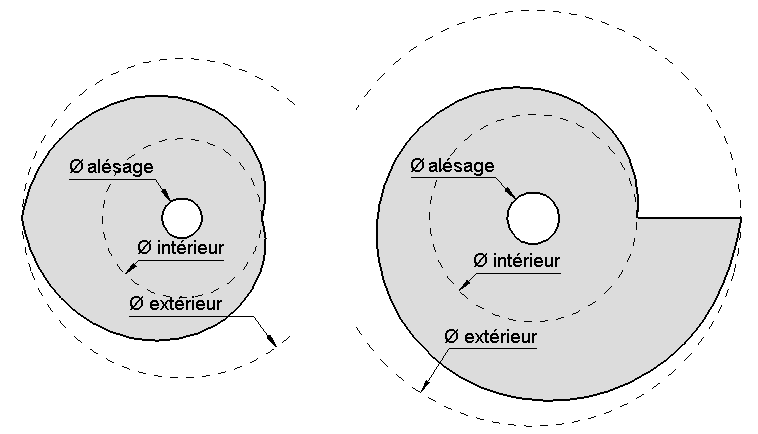

Cœur/Escargot
Epaisseur
Génération d’arcs -> génération d’arcs / courbes
Résolution -> coefficient de précision pour la génération des arcs
Nombre de points
Diamètre intérieur
Diamètre extérieur

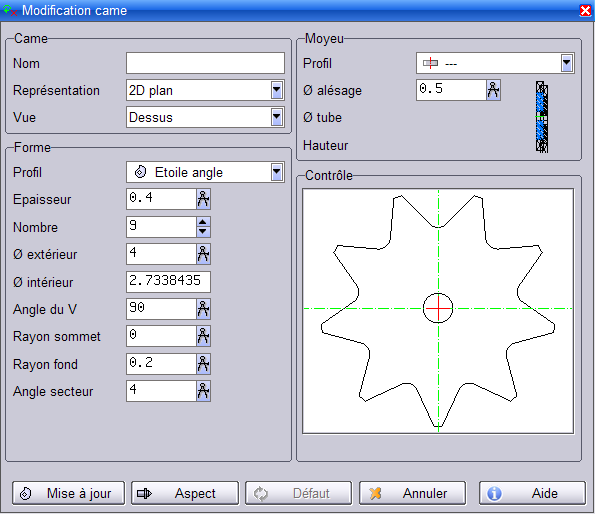

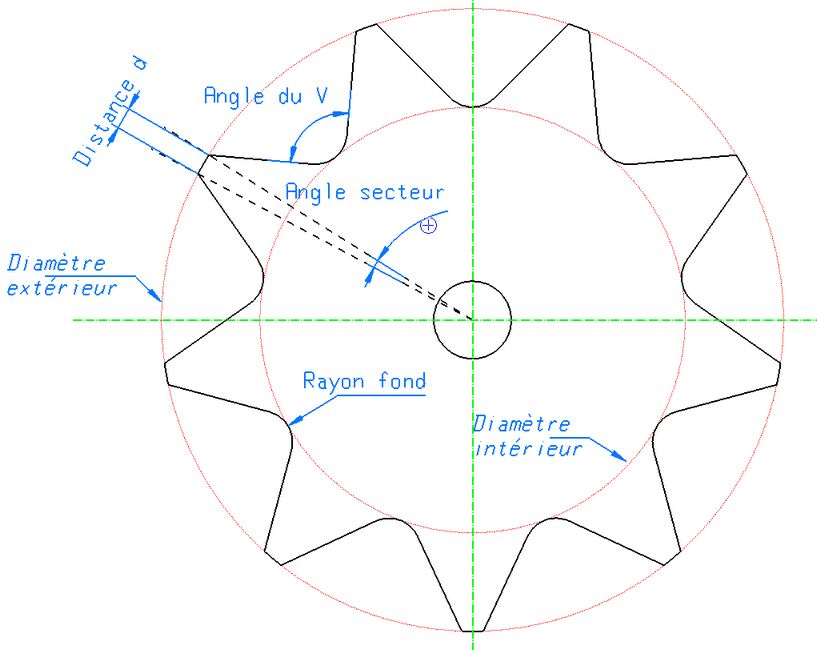

Dans cet exemple, avec un Rayon sommet nul, on peut approximativement établir la relation suivante :

En entrant une valeur négative d'angle de secteur, on peut représenter le même schéma sur le fond des dents

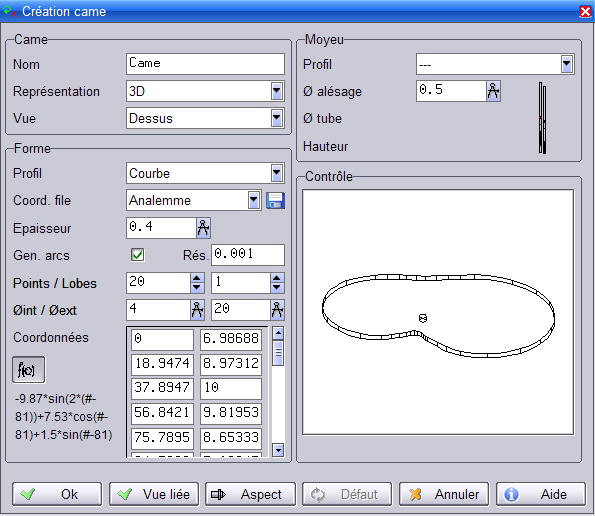

Courbe

Coordonnée fichier -> un fichier au format « txt » contenant la définition des points de passage de courbe en coordonnées polaires. Le fichier doit contenir une colonne pour l’angle en degrés ou en radians et une deuxième colonne pour la valeur de rayon en mm.
Sauvegarde -> la came visualisée dans la fenêtre peut être sauvegardée dans le répertoire suivant « ../init/feature/came »

Génération d’arcs -> génération d’arcs / courbes

Résolution -> coefficient de précision pour la génération des arcs

Coordonnées -> les coordonnées de la courbe peuvent être modifiés directement dans le tableau

Equation f()-> option permettant de définir une équation avec l’angle défini par le signe « # ».
