AIGUILLE

Cette fonction permet de créer des composants de type aiguille.

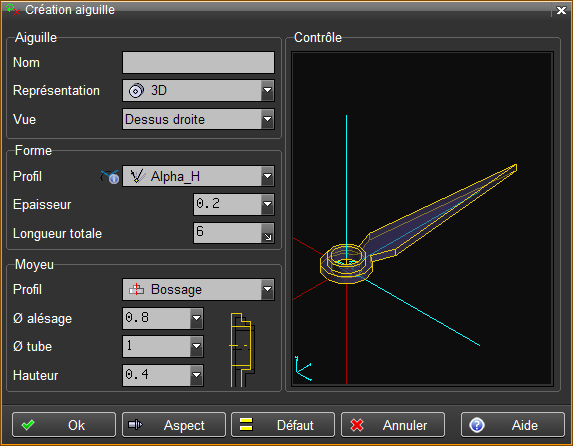

Aiguille :
Nom : permet de nommer la pièce
Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est vue de dessus ou de dessous

Forme :
Profil : permet de choisir le type d'aiguille
De nouveaux types d'aiguilles peuvent être définis et mis à disposition sous forme de fichier de dessin dans le répertoire suivant « ../init/feature/aiguille ».

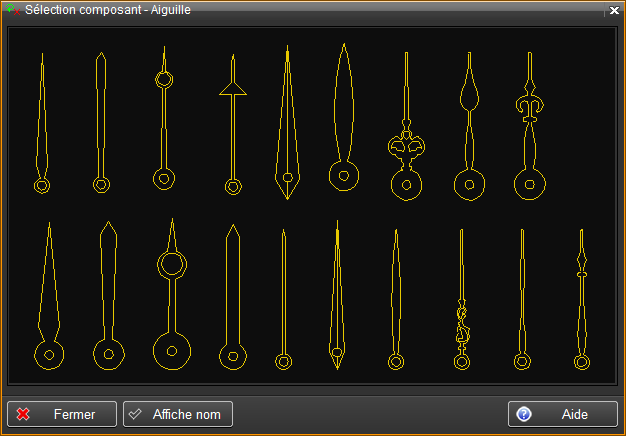

La touche modif de la souris dans la zone de sélection du profil permet de faire une sélection graphique sur toutes les formes d'aiguilles.

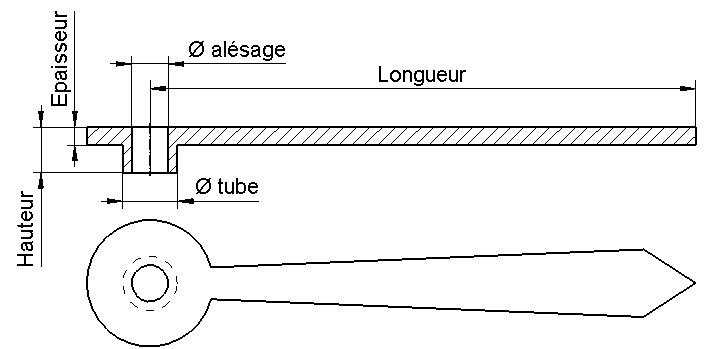

Epaisseur (E)
Longueur (L)



Création d’un nouveau composant :
Ce type de composant est défini au travers d'un dessin non paramétré. Le dessin comporte uniquement la vue en plan du composant, la vue en coupe est calculée automatiquement avec la valeur d’épaisseur. La longueur de l'aiguille du fichier paramétré doit être de 1mm , la longueur L dans le composant aiguille correspondra à un facteur multiplicatif de ces 1mm.
