GOUPILLE

Cette fonction permet de créer des composants de type goupille.

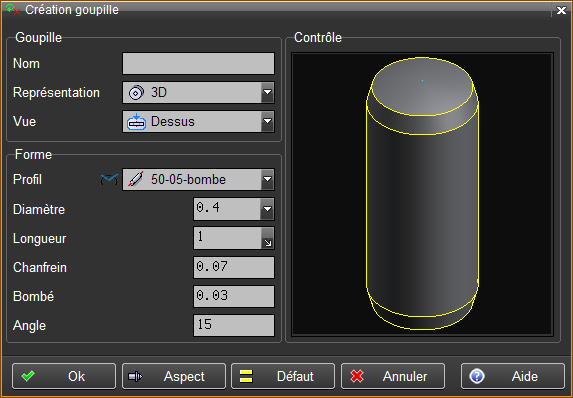

Goupille :
Nom : permet de nommer la pièce
Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est vue de dessus ou de dessous

Forme :
Profil : permet de choisir le type de goupille
De nouveaux types de goupilles peuvent être définis et mis à disposition sous forme de fichier paramétrés dans le répertoire suivant « ../init/feature/goupille ».

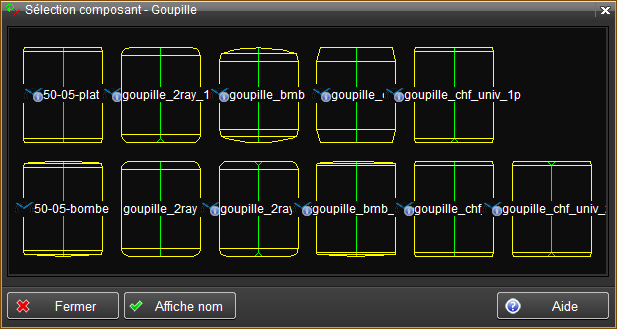

La bouton 'Modif' de la souris dans la zone d'entrée du profil permet une sélection graphique du type de goupille.

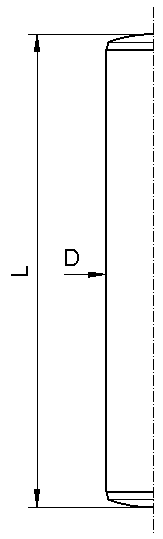

Diamètre (D)
Longueur (L)



Création d’un nouveau composant :
Ce type de composant est défini au travers d'un dessin paramétré. Les paramètres pilotant sont ceux décrit ci-dessus. Uniquement le contour de révolution doit être dessiné avec éventuellement les cotes qui seront uniquement utilisées comme aide lors de l'entrée des paramètres de la goupille. Les différentes représentations (plan, coupe, vue) sont générées automatiquement lors de la création du composant goupille.
