PIERRE

Cette fonction permet de créer des composants de type pierre.

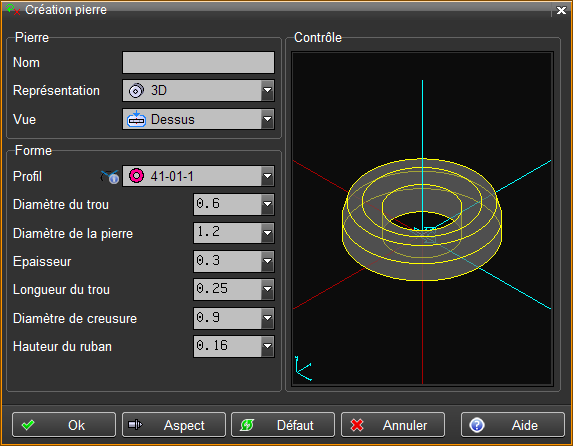

Pierre :
Nom : permet de nommer la pièce
Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est une vue de dessus ou de dessous

Forme :
Profil : permet de choisir le type de pierre
De nouveaux types de pierres peuvent être définis et mis à disposition sous forme de fichiers paramétrés dans le répertoire suivant « ../init/feature/pierre ».
Le type de pierre peut être normalisé selon les normes NIHS à l'aide de la fonction 'Normalisation composants'. Dans l'exemple suivant nous utilisons la norme recommandée.

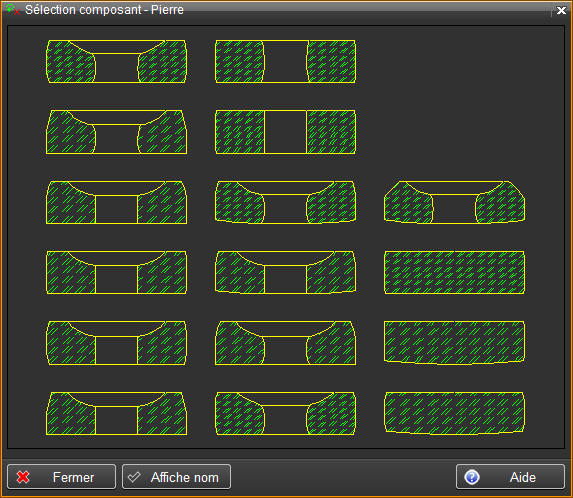

La bouton MODIF de la souris dans la zone d'entrée du profil permet une sélection graphique du type de pierre.

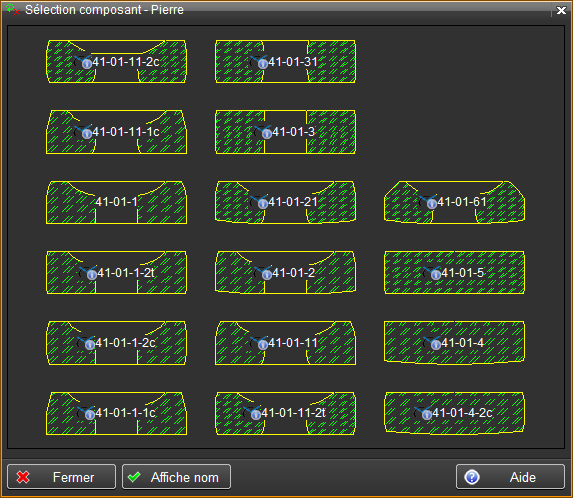

La fonction 'Affiche nom' permet l'affichage ou pas du nom du profil de la pierre ainsi q'une petite icône indiquant si le type de pierre est normalisé ou pas. Ce paramètre est enregistré dans les valeurs par défaut de l'utilisateur.

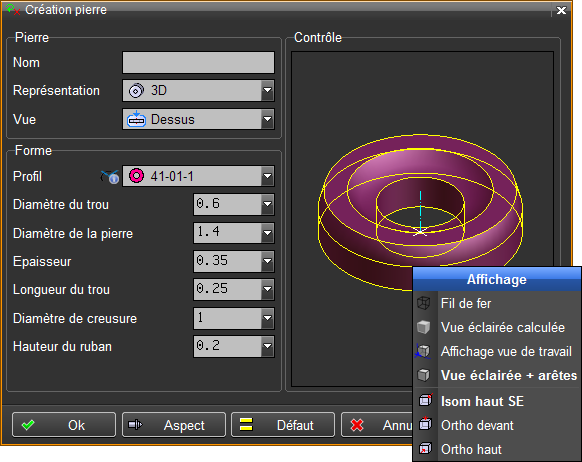

La bouton 'Modif' de la souris permet de modifier l'affichage et la vue de la zone de contrôle. Les autres boutons de la souris, combinés avec la touche [Ctrl] du clavier permettent de zoomer ou déplacer la vue comme dans une fenêtre de dessin.

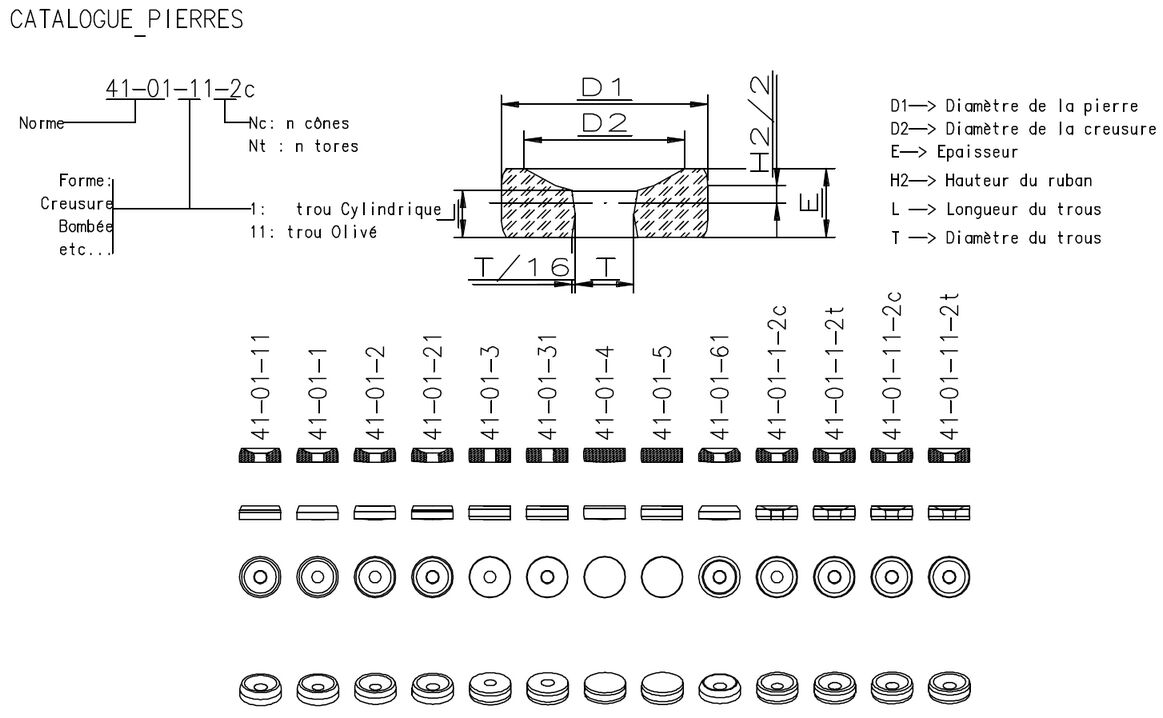

Diamètre du trou (T)
Diamètre de la pierre (D1)
Epaisseur (E)
Hauteur du biseau (H1)
Longueur du ruban (H2)
Longueur du trou (L)




Création d’un nouveau composant :
Ce type de composant est défini au travers d'un dessin paramétré. Les paramètres pilotant sont ceux décrit ci-dessus. Uniquement le contour de révolution doit être dessiné avec éventuellement les cotes qui seront uniquement utilisées comme aide lors de l'entrée des paramètres de la pierre. Les différentes représentations (plan, coupe, vue) sont générées automatiquement lors de la création du composant pierre.
