RACCORD
|
RACCORD |
|
Cette fonction permet de créer des raccords (ou "arrondis", "congés", "corners") sur le pourtour des faces planes d’objets 3D, elle est disponible sous le menu « Modifier > Arête 3D » de l’application Volumique. Elle peut aussi être activée en faisant SELECT sur un raccord existant, dans ce cas les paramètres du raccord montré sont hérités. La matière est enlevée ou ajoutée à l'objet selon la géométrie des arêtes sélectionnées.

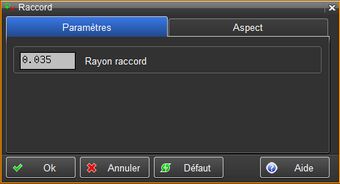

Sélection A l’appel de la fonction « Raccord », il faut sélectionner les arêtes à traiter. La méthode est identique à celle utilisée pour la fonction « Chanfrein ». Après validation de la sélection, une boîte de dialogue s'ouvre, qui permet de choisir les paramètres du raccord.

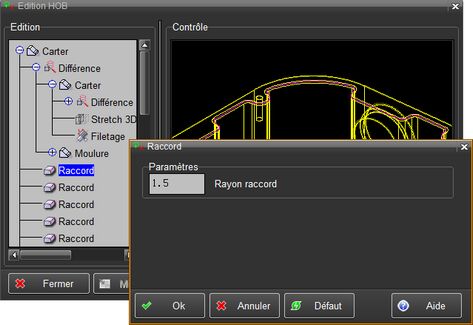

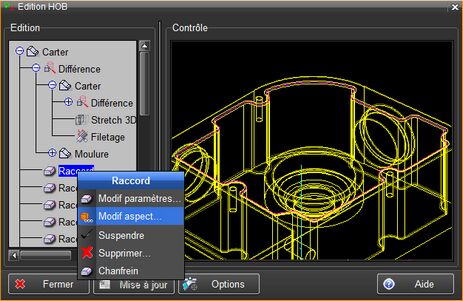

Affichage Les arêtes des raccords obtenus peuvent être mises en évidence avec une plume choisie, dans les fenêtres 3D et/ou les vues des mises en plan. La fonction « Raccord » est inclue dans l’historique de l’objet 3D , et s'applique de la même manière que pour la fonction « Chanfrein » . Les paramètres du raccord sont modifiables dans le HOB .

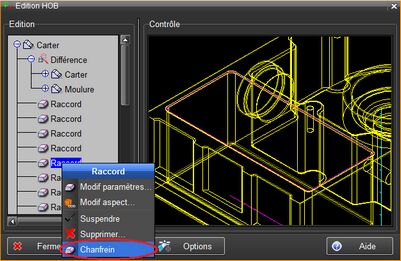

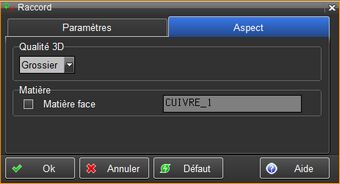

Si plusieurs fonctions raccord sont sélectionnées, il est possible de modifier en une seule fois leur qualité 3D et leur matière associée. Si plusieurs fonctions raccord sont sélectionnées, qui partagent le même rayon, il est possible de modifier ce rayon en une seule fois. Un clic sur une face porteuse d'un raccord dans la fenêtre de contrôle active la fonction correspondante dans l'historique. Il est possible de passer de la fonction Raccord à la fonction Chanfrein et réciproquement.
Modification de l'historique de l'objet (HOB) et paramètre de propagation Les remarques concernant le paramètre de propagation de la sélection des arêtes pour la fonction « Chanfrein » s'appliquent aussi à la fonction « Raccord » .
Horlogerie Les raccords sont intégrés lors de la création des composants de type engrenage (ainsi que les ajourages) et engrenage intérieur.
|

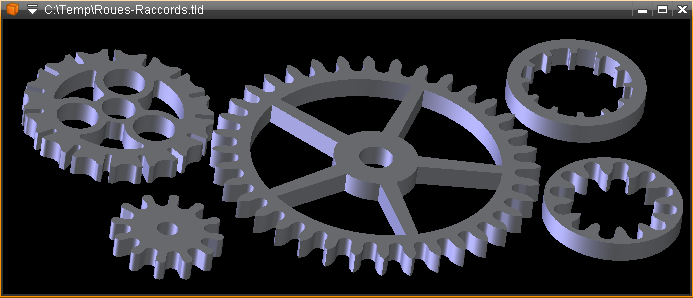

Sans raccords

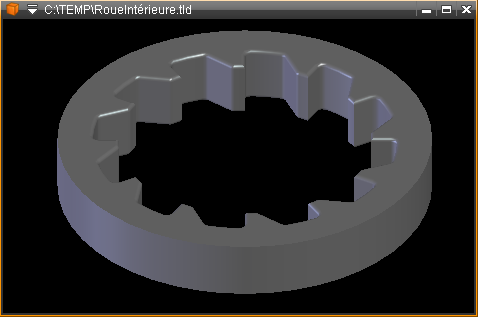

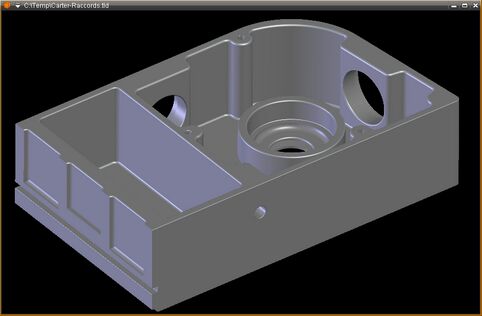

Avec raccords
